Как автоматизировать освещение в доме: датчики, реле и умные выключатели

Автоматизация освещения строится по принципу «датчик или расписание даёт команду — исполнительное устройство коммутирует свет». Для типовой квартиры достаточно трёх элементов: датчик движения или присутствия в проходной зоне, умный выключатель или встраиваемое реле в подрозетник и приложение-хаб для сценариев. Начинайте с одной зоны — коридора или санузла: там автоматическое включение света даёт максимальный эффект при минимальных затратах. Любые работы внутри распределительного щита и подключение к вводному кабелю выполняет квалифицированный электрик.

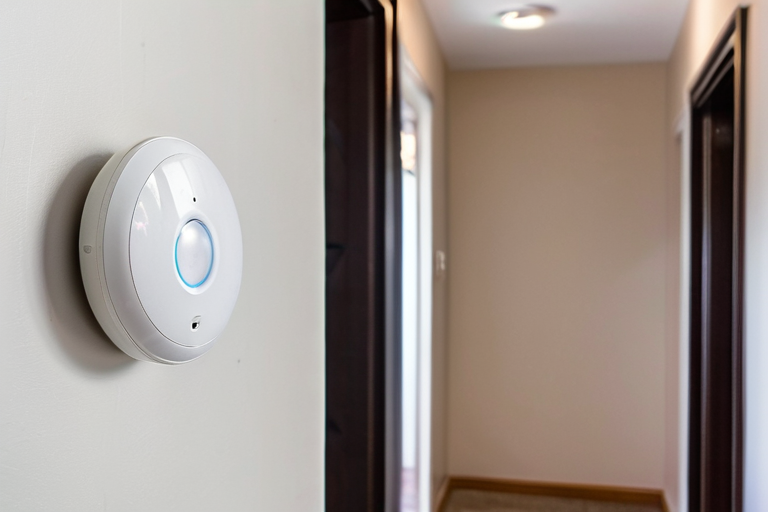

Датчики движения и присутствия: выбор и настройка для автоматического включения света

Датчик — это «глаз» системы. От его типа зависит, будет ли свет включаться вовремя и не станет ли он срабатывать на кота или сквозняк.

Типы сенсоров и их поведение

• Инфракрасный (PIR). Реагирует на перемещение тепла в поле зрения. Дешёвый, энергоэффективный, но «слепнет» за стеклом, плохо работает через перегородки и требует прямой видимости.
• Ультразвуковой. Излучает неслышимый звук и ловит отражение. Видит за препятствиями, но чувствителен к потокам воздуха и может раздражать домашних животных.
• Микроволновый. Работает по принципу радара, фиксирует движение даже через тонкие стены и двери, не боится перепадов температуры. Дороже, требует аккуратной настройки чувствительности.
• Гибридный (PIR + микроволна). Срабатывает только при совпадении обоих сигналов — лучший вариант для санузла и гардеробной, где важны ложные срабатывания.

Для датчика движения для освещения дома критичны три параметра: угол обзора, дальность и наличие регулировок. Модели с настройкой порога освещённости не включают свет днём, а регулировка времени задержки позволяет выбрать, сколько секунд лампа горит после последнего движения.

Размещение под конкретную зону

Зона	Рекомендуемый тип	Особенности монтажа
Коридор	PIR или микроволновый	Потолок по центру прохода, задержка 30–60 секунд
Санузел	Гибридный присутствия	Не направлять на вентиляцию и радиатор, задержка 1–3 минуты
Гардеробная	Микроволновый скрытой установки	Внутри шкафа или за карнизом, чувствительность минимальная
Лестница	PIR с широким углом	Два датчика на пролётах, задержка 2–5 минут

Чтобы избежать ложных срабатываний, не размещайте датчик напротив окна с прямым солнцем, кондиционера, тёплого пола и вентиляционного выхода. Для животных выбирайте модели с функцией игнорирования мелких объектов или поднимайте сенсор выше зоны их перемещения.

Умные выключатели света: виды, протоколы и схемы подключения

Умный выключатель света — это либо накладной прибор вместо обычного, либо встраиваемое реле, которое прячется в подрозетник за существующую клавишу. Второй вариант дешевле и позволяет сохранить привычный вид стены.

Классификация и протоколы

• С нейтралью и без нейтрали. Если в подрозетнике есть нулевой провод, выбор шире и работа стабильнее. Без нуля устройство питается через нагрузку, поэтому с маломощными светодиодными лампами возможны мерцание и гул.
• Wi-Fi. Просто, без хаба, но при десятке устройств растёт нагрузка на роутер.
• Zigbee и Z-Wave. Стабильная сетка, низкое энергопотребление, нужен хаб. Хороший выбор для дома с большим числом точек.
• Bluetooth Mesh. Бюджетно и без хаба, но управление извне дома ограничено.

Схема подключения с нулём: фаза и ноль приходят на реле, а провод на свет уходит с выхода устройства. Схема без нуля использует проходное включение, когда реле разрывает цепь между выключателем и лампой. Управление люстрой с двух мест реализуется связкой проходных выключателей или беспроводным «слейвом» без штробления.

Перед покупкой проверьте совместимость с голосовыми помощниками и экосистемой: Яндекс, Apple Home, Google Home, Home Assistant. Типовая ошибка — смешивание протоколов без единого хаба, из-за чего сценарии не собираются в одном приложении.

Реле времени для освещения: программирование и сценарии автоматического включения

Реле времени для освещения решает задачу, которую датчик движения не закрывает: включение по расписанию и имитация присутствия. Механические модели просты, но не учитывают сезон; электронные и умные позволяют задать астрономический таймер по восходу и закату.

• Утреннее пробуждение. Плавное включение света в спальне за 20–30 минут до будильника.
• Вечернее освещение. Включение групп света по закату с разной яркостью.
• Отпуск. Случайное включение света в жилых комнатах в интервале 19:00–23:00 создаёт эффект присутствия.
• Ночной свет. Тусклая подсветка коридора по датчику движения с 23:00 до 06:00.

Реле времени хорошо комбинируется с датчиками: таймер задаёт окно работы, а сенсор включает свет только при появлении человека. Так автоматическое включение света не срабатывает днём и не горит всю ночь.

Сценарии освещения в умном доме: создание, автоматизация и управление

Сценарии освещения в умном доме объединяют устройства в логику «если — то». Триггером может быть время, датчик, геолокация или голосовая команда; действием — включение, выключение, яркость и цвет.

• «Я дома». По геолокации при подходе к дому включается свет в прихожей и на кухне.
• «Ночь». Датчик в коридоре включает свет на 20% яркости, в санузле — на 100%.
• «Кино». Одна команда гасит верхний свет и включает подсветку за телевизором.
• «Отпуск». Реле времени и случайные задержки имитируют присутствие жильцов.

Платформы Яндекс, Home Assistant, Apple Home и Google Home позволяют собирать такие цепочки без программирования. Начинайте с двух-трёх сценариев, иначе автоматизация станет неуправляемой.

Практические схемы и бюджетные варианты автоматизации освещения

Готовые решения для типовых зон экономят время на проектирование. Ниже — распространённые примеры; окончательный выбор кабеля, автомата и защиты выполняют расчётом по нагрузке, сечению, длине линии и способу прокладки.

• Коридор. Датчик движения на потолке + встраиваемое реле в подрозетник + светодиодная лампа. Бюджет на Wi-Fi — примерно 2500–4000 рублей.
• Санузел. Датчик присутствия + умный выключатель с нейтралью + управление вентилятором по задержке.
• Лестница. Два проходных выключателя + реле времени для ночного режима.
• Премиум на Zigbee. Хаб, реле с нейтралью, датчики присутствия и сценарии в Home Assistant.

Пошаговый монтаж одного варианта: обесточьте линию в щите и убедитесь в отсутствии напряжения индикатором; установите датчик и реле согласно инструкции; подключите проводку, соблюдая фазу и ноль; подайте питание и настройте задержку и порог освещённости в приложении. Работы в щите и подключение к вводному кабелю доверьте электрику.

Типичные ошибки и меры безопасности при автоматизации освещения

Большинство проблем связано не с электроникой, а с несовместимостью и спешкой при монтаже. Проверьте эти пункты до покупки устройств.

• Смешивание протоколов без хаба — сценарии не работают.
• Недостаточная мощность реле для светодиодных ламп с высоким пусковым током.
• Датчик рядом с обогревателем, сквозняком или прямым солнцем — ложные срабатывания.
• Отсутствие нейтрали в подрозетнике — мерцание и нестабильная работа.
• Работа под напряжением — риск поражения током и повреждения проводки.

Автоматический выключатель защищает от перегрузки и короткого замыкания, УЗО — от утечки тока, дифавтомат совмещает обе функции. Не увеличивайте номинал автомата и не меняйте защиту без расчёта. Сечение кабеля, номинал автомата и параметры защиты выбирают по нагрузке, материалу и сечению проводника, способу прокладки, длине линии и требованиям проекта. Для проверки сопротивления изоляции и других электроизмерений пригласите квалифицированного электрика с поверенным прибором.

Вопросы читателей

Можно ли поставить умный выключатель без нулевого провода?

Да, существуют модели без нейтрали. Они питаются через нагрузку, поэтому с маломощными светодиодными лампами возможны мерцание и гул. Если есть возможность завести ноль в подрозетник, выбирайте устройство с нейтралью.

Какой датчик выбрать для санузла, чтобы свет не гас в душе?

Используйте датчик присутствия, а не движения: он реагирует на малейшие перемещения. Оптимален гибридный PIR + микроволновый с задержкой 1–3 минуты и настройкой чувствительности.

Хватит ли реле времени для имитации присутствия в отпуске?

Базово да, но лучше добавить случайный разброс включений и комбинировать с датчиками или геолокацией, чтобы картина выглядела естественно.
