ИПУЛЬСНЫЙ ПАЯЛЬНИК С РЕГУЛИРОВКОЙ

Никогда не имел и не пользовался подобным инструментом но решил изготовить себе в основном для демонтажа деталей с плат. С какими заморочками пришлось столкнуться при изготовлении и настройке опишу ниже.
Предвидя то, что будут проблемы с температурой перегрева т.н. жала решил сделать ее регулируемой. За основу блока питания взял импульсный трансформатор 35-105 вт основные «потроха» которого решил разместить в корпусе от старого блока питания с трансформатором на железе.

В интернете достаточно схем для осуществления регулировки выходного напряжения импульсных трансформаторов, например здесь:

Видеоплеер:
VK Видео YouTube
Видеоплеер:
VK Видео YouTube

Или по этой схеме (тоже из интернета):

Сначала не разбирая платы тр-ра настраиваю регулировку выхода. В моем случае я установил переменный резистор на 500Kом и заменил конденсатор 10nf на 100nf. Мне нужно снижать выходное напряжение не более чем на 30%. При установке переменного резистора в 1 Мом выходное напряжение опускается почти до 0.

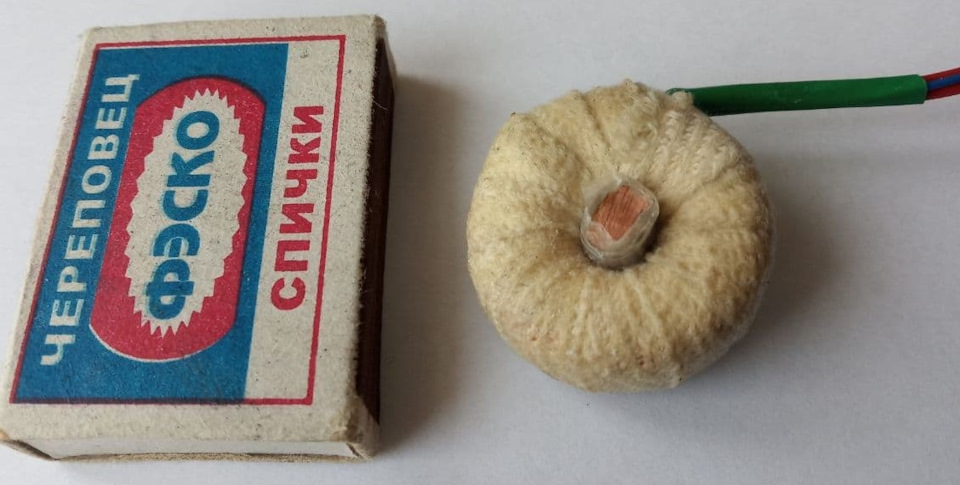

Далее удалил выходной трансформатор с платы и снял с него вторичную обмотку. Проводом толщиной 0,5 мм намотал 10 витков для последующего питания светодиодов подсветки. И как выяснилось – переборщил, но было поздно, трансформатор был уже замотан киперной лентой и пропитан лаком. При последующей настройке выяснилось что потребляемый 2 светодиодами ток порядка 110 ма при входном напряжении в 14 вольт на стабиллизаторе напряжения 7805 заставляет его греться. Пришлось поставить его на небольшой радиатор.

Трансформатор тщательно изолировал, т.к. он не имеет гальванической развязки от питающей сети:

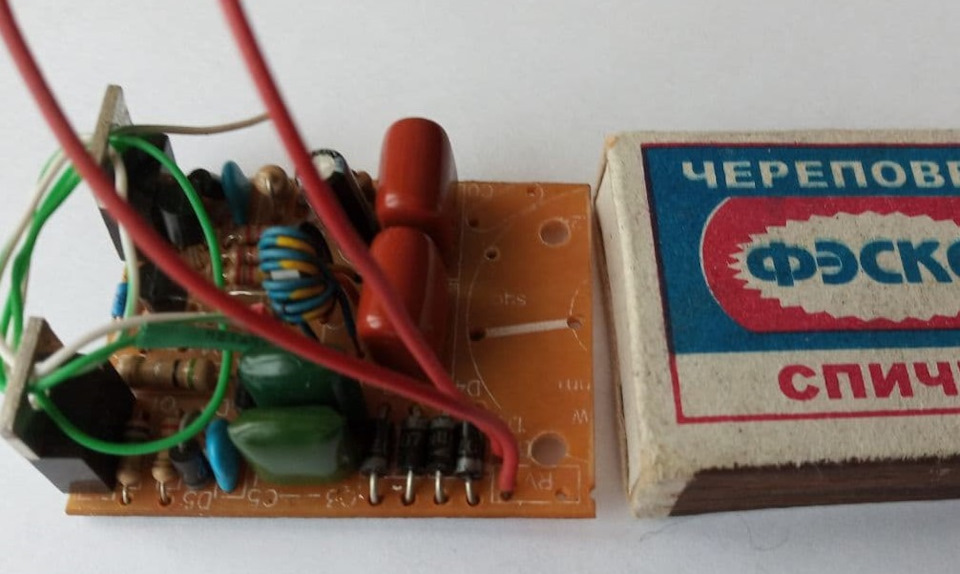

Далее обрезал ту часть платы где ранее стоял выходной трансформатор, поместил ее в корпус вместе с регулировочным сопротивлением и тумблером включения. На выходные транзисторы установил небольшие Г-образные радиаторы.

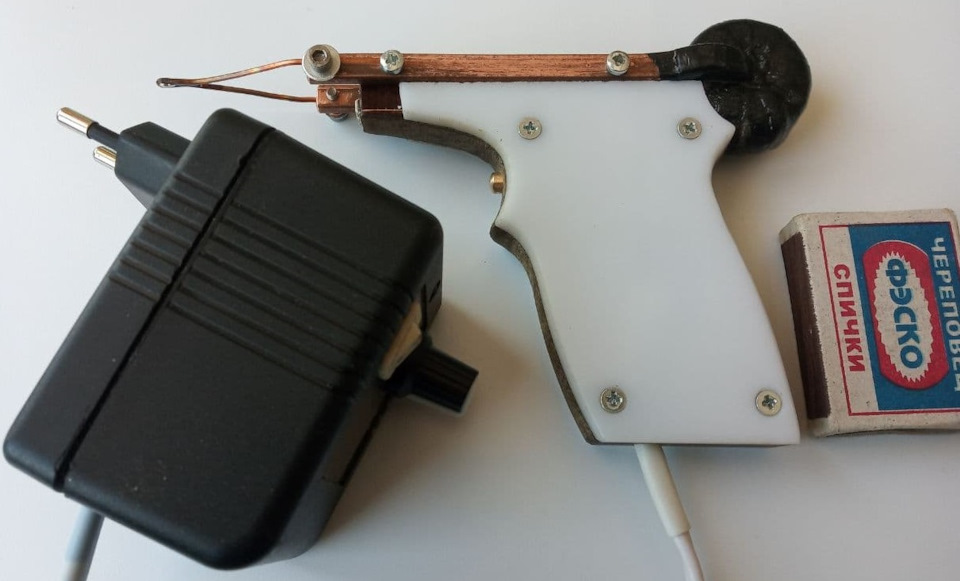

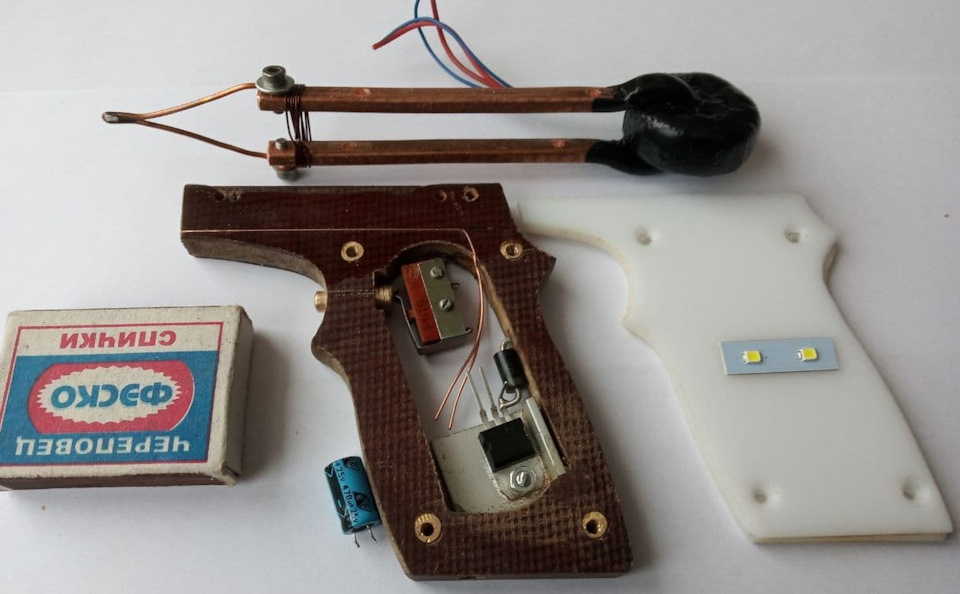

Затем приступил к изготовлению собственно паяльника. Основу ручки изготовил из куска 10 мм стеклотекстолита, боковые накладки из материала типа оргстекла толщиной 3 мм. Один неполный виток силовой обмотки изготовил из медной шины 4х6,8 мм. Собрал все и приступил к настройке.

И вот здесь и началось самое интересное. При подборе нагревательного элемента выяснил что трансформатор крайне нестабильно регулируется и работает при нагрузка ниже 35 Вт. Поэтому жало из стали и относительно тонкого нихрома не пойдет. В моем случае и с моим трансформатором не подходят также жала из меди (из простого кабеля) толщиной 1,5 и 2,5 кв. мм. Как бы транс работает, регулируется по мощности ( от 35 до 42 Вт)но эти жала недостаточно и долго нагреваются. Все изменилось когда поставил жало из медного кабеля толщиной 0,5 кв мм (диаметр 0,8мм). Потребляемая мощность возросла до 55 Вт, при максимальной регулировке потенциометром жало нагревается до красна, при минимальной свободно плавит припой, т.е. то что надо. Для выпайки деталей буду использовать нихромовую проволоку толщиной 1,5 мм. Жала для этого изготовить совсем недолго и любой формы. По параметрам работает этот нихром так же как и медь 0,5 кв мм.

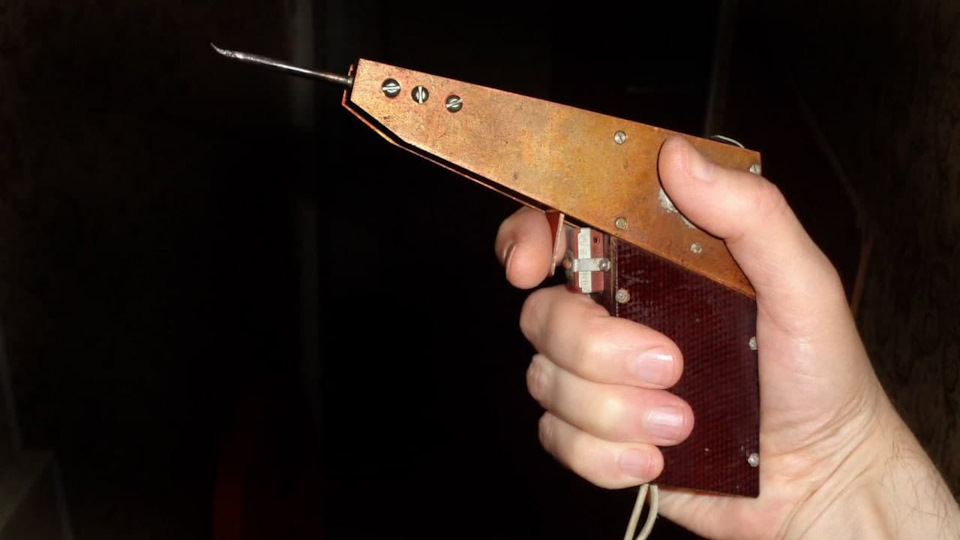

Что касается нагрева подводящей шины то тут тоже не обошлось без доработки. Один из авторов в интернете видимо для этих целей использовал вот такую подводящую шину (фото из интернета):

Ну а мне нагрев пришлось ослаблять при помощи небольших радиаторов из двух алюминиевых уголков (см фото в начале статьи). Светодиоды взял из линейных ламп – это которые на потолочных светильниках стоят. Диод после 7805 стабилизатора по схеме поставил для снижения напряжения для нормального тока в цепи светодиодов.

Уже можно работать но осталось еще одно неудобство: долго нагревается жало если я для конкретной работы уже установил регулировку нагрева потенциометром переменным на допустим минимум. В этом случае в работе температура меня вполне устраивает, но вот при повторном включении приходится ждать. Пока не нашел решения по данному вопросу. Места в коробке с основной платой осталось совсем немного, а надо установить или реле с задержкой или еще какую схему чтобы в момент включения для ускорения разогрева выводы переменного сопротивления на 2-4 секунды перемыкались. Если есть соображения как это сделать, пишите в комментариях.
А здесь осциллограммы выходного напряжения и потребляемая мощность при этом.
Максимальный нагрев:
