Манометры: назначение, виды и особенности применения

Что измеряет манометр и как он работает

Манометр измеряет давление в системе и показывает его относительно выбранной опорной точки. Чаще всего речь идет об избыточном давлении, то есть о разнице между давлением среды и атмосферным давлением. Абсолютное давление отсчитывается от полного вакуума; при атмосферном давлении около 101,3 кПа эти величины не совпадают. Для записи результата используют паскали, килопаскали, бар и мегапаскали: 1 бар равен 100 000 Па.

В справочных материалах по теме обычно ищут общий принцип работы, но при выборе прибора важнее понимать, какую именно величину он показывает и с чем она сравнивается. Ошибка в этом вопросе приводит к неверной интерпретации показаний, особенно в системах, где есть вакуум или переменное давление. Если нужен более точный подбор, удобнее сразу сравнивать характеристики и выбирать подходящие измерительные приборы москва по задаче.

Давление как измеряемая величина

Избыточное давление применяют в трубопроводах, пневмосистемах, насосных станциях и резервуарах, где нужно контролировать нагрузку на оборудование. Абсолютное давление используют там, где результат зависит от остаточного разрежения, а не только от атмосферного фона. Вакуумметр работает в зоне ниже атмосферного давления, а мановакуумметр показывает и небольшое избыточное давление, и разрежение на одной шкале.

Различие между этими величинами определяет и шкалу прибора. Если в системе возможны переходы через атмосферный уровень, обычный манометр не дает полного представления о режиме, потому что его шкала рассчитана только на положительную область относительно атмосферы.

Принцип преобразования давления в показания шкалы

В механическом манометре давление действует на чувствительный элемент: трубку Бурдона, мембрану или сильфон. Под нагрузкой этот элемент деформируется, а его перемещение через рычажный механизм передается на стрелку. Шкала отображает результат этого перемещения, поэтому точность зависит не только от самой пружинящей детали, но и от состояния передачи, трения в узлах и читаемости делений.

Если давление превышает предел прибора, возникает перегрузка. Она может вызвать остаточную деформацию чувствительного элемента, смещение стрелки и потерю точности. По этой причине рабочий диапазон выбирают с запасом, чтобы постоянные значения не приходились на край шкалы.

Виды манометров и области применения

Механические приборы и их особенности

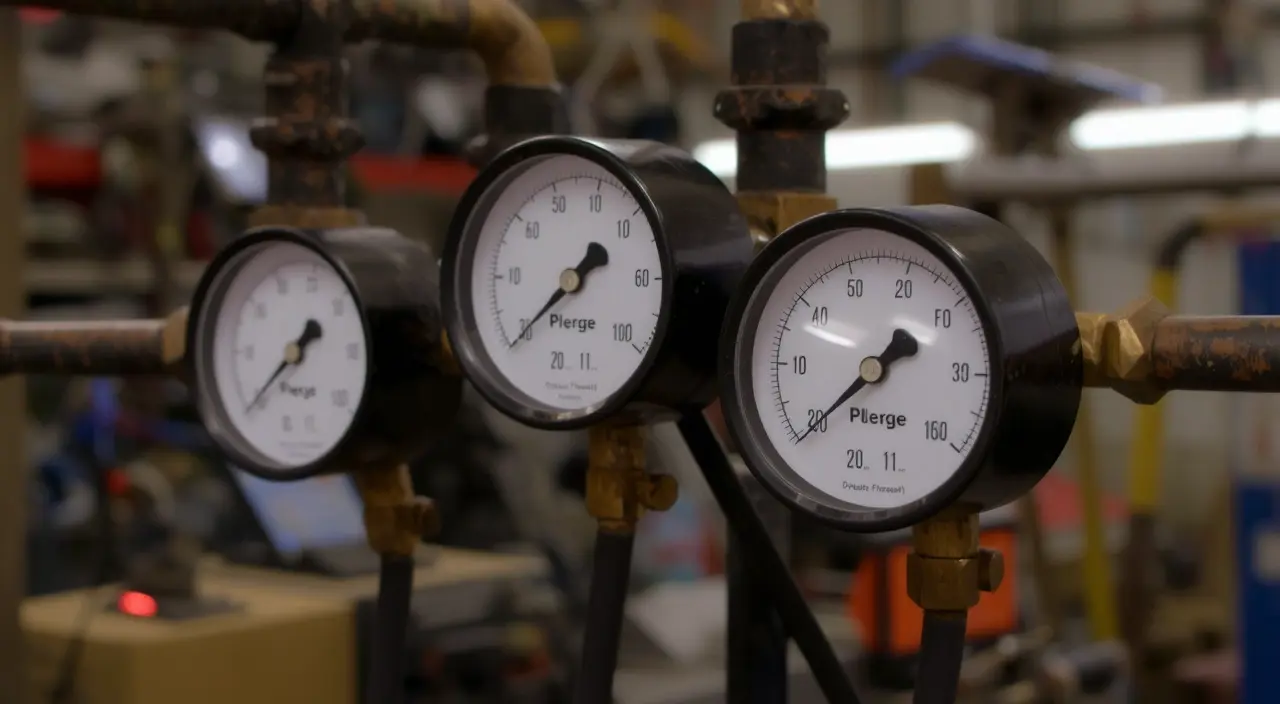

Механические манометры остаются распространенным вариантом для контроля давления в жидкостях и газах. Их конструкция не требует внешнего питания, а показания читаются напрямую по стрелке. Трубка Бурдона подходит для относительно широких диапазонов, мембранные приборы удобны при малых давлениях и вязких средах, сильфонные используют там, где нужно чувствительно фиксировать небольшие изменения.

На работу таких приборов влияет рабочая среда. Вязкие, загрязненные и агрессивные вещества меняют выбор материала корпуса и чувствительного элемента. Для сред с вибрацией применяют заполнение корпуса демпфирующей жидкостью: она снижает влияние пульсаций и уменьшает дрожание стрелки.

Вакуумметры, мановакуумметры и другие разновидности

Вакуумметр измеряет разрежение ниже атмосферного давления. Мановакуумметр объединяет обе области и полезен в установках, где режим может переходить через нулевую отметку. Отдельно используют манометры для кислорода, аммиака, воды, пара и других сред, если конструкция рассчитана на соответствующие материалы и температуру.

Для горячего пара на подводе часто ставят сифонную трубку: она уменьшает температуру, которая доходит до корпуса прибора. Это защищает механизм от перегрева и продлевает стабильную работу шкалы и уплотнений.

Как выбирать манометр под задачу

Диапазон измерения, класс точности и единицы

Диапазон выбирают так, чтобы рабочее давление находилось в средней части шкалы. При постоянной работе у верхней границы растет риск перегрузки и ухудшается читаемость малых изменений. Если система работает, например, в пределах нескольких бар, прибор на слишком большом диапазоне покажет данные грубо, а на слишком малом может быстро выйти из строя.

Класс точности задает допустимую погрешность прибора. Для класса 1,5 предельное отклонение обычно составляет 1,5% от верхнего предела шкалы. Поэтому при одинаковом давлении два прибора с разными пределами могут давать разную практическую точность. Единицы измерения тоже нужно сверять заранее: пересчет между Па, кПа, бар и МПа удобен только при ясной шкале и понятной задаче контроля.

Совместимость с рабочей средой и условия среды

Материалы корпуса, штуцера и чувствительного элемента подбирают под газ или жидкость, температуру и химическую активность среды. Для агрессивных веществ используют детали из нержавеющей стали или другие стойкие сплавы, а для пульсирующего давления — демпфер или запорное устройство с дросселированием. Если в системе есть вибрация, прибор фиксируют так, чтобы стрелка не получала лишних колебаний от трубопровода.

На выбор влияет и способ присоединения: нижнее, заднее, осевое. Он определяет удобство считывания и место установки на панели или трубопроводе. Прибор должен оставаться видимым без напряжения зрения, а шкала — располагаться так, чтобы деления читались без бокового смещения.

Монтаж, проверка и типичные ошибки

Правила установки и защита от вибраций

Манометр ставят в точке, где давление соответствует контролируемому участку, и обеспечивают герметичное соединение с уплотнением, подходящим к среде. Корпус обычно ориентируют так, чтобы стрелка была хорошо видна, а подвод не создавал лишнего механического напряжения. Если линия подвержена вибрациям или резким пульсациям, применяют демпфер, кран с дросселированием или гибкое соединение.

Частая ошибка — установка без учета температуры среды. Перегрев ускоряет старение уплотнений и может изменить упругость чувствительного элемента. Другая ошибка — монтаж в зоне, где на прибор постоянно действует гидроудар или скачок давления после пуска насоса.

Поверка, неисправности и признаки некорректной работы

Поверка подтверждает пригодность прибора к измерениям. Ее проводят по установленной процедуре с сопоставлением показаний эталону и проверкой допустимых отклонений. Периодичность зависит от типа прибора и правил эксплуатации, а не только от внешнего состояния. Если стрелка не возвращается к нулю, ход становится рывковым, стекло запотевает изнутри, есть коррозия корпуса или следы перегрузки, прибор требует проверки.

К признакам некорректной работы относят залипание стрелки, заметный сдвиг нуля, неравномерный ход по шкале и расхождение с контрольным измерителем. В таких случаях причина бывает в деформации чувствительного элемента, износе механизма передачи, засорении канала или нарушении герметичности. Если дефект затрагивает сам механизм, дальнейшая эксплуатация дает недостоверные показания.
