Медицинские световоды: назначение, виды и особенности применения
Что такое медицинский световод и где его применяют

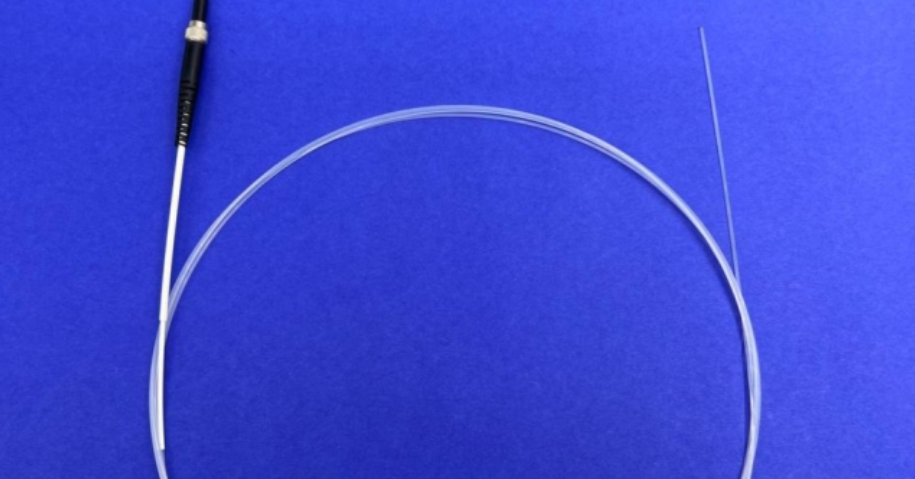

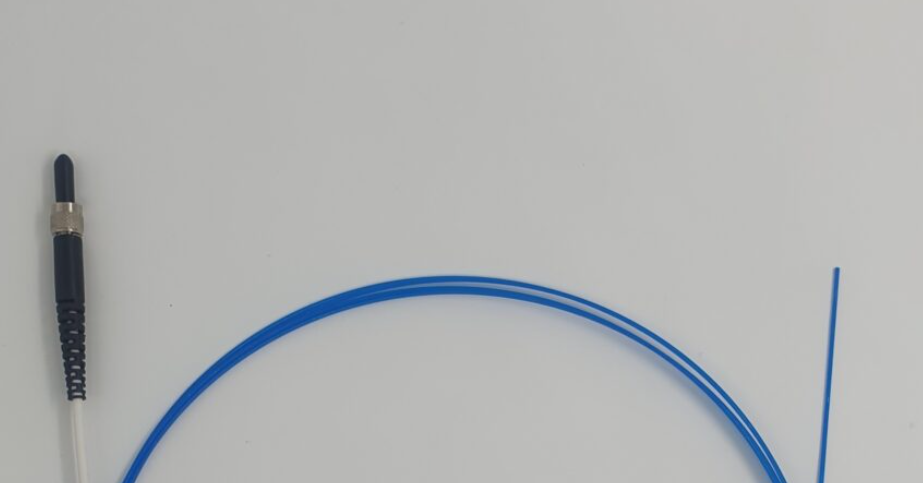

Медицинский световод — это оптическое волокно или его сборка, которая передает свет от источника к рабочей зоне без электрического контакта с тканями. В отличие от волокон, используемых для связи, здесь важны не только потери сигнала, но и совместимость с медицинским оборудованием, устойчивость к многократной обработке и стабильность свечения на выходе. Дополнительные требования к таким изделиям часто обсуждают на профильных ресурсах https://polironik.ru/.
Передача света основана на внутреннем отражении: лучи остаются внутри волокна, если показатель преломления сердцевины выше, чем у оболочки. Для подсветки используют видимый диапазон 400–700 нм, а в лазерной терапии применяют и более длинные волны, например 810 или 1064 нм, когда требуется доставка энергии в ограниченную зону.
Принцип передачи света внутри волокна
Свет входит в сердцевину под определенным углом, после чего многократно отражается от границы с оболочкой. При правильном согласовании с источником потери остаются умеренными, а выходной пучок сохраняет форму и яркость. Если угол ввода слишком велик, часть излучения не захватывается волокном и уходит в рассеяние.
Чем ровнее внутренние поверхности и чем точнее подобраны материалы сердцевины и оболочки, тем меньше ослабление света на длине световода. Это особенно заметно в эндоскопии, где от равномерной подсветки зависит обзор в узких полостях, и в лазерной терапии, где требуется направленная подача энергии.
Основные области использования в диагностике и лечении
В диагностике медицинские световоды применяют для освещения каналов эндоскопов, передачи света в осветительные системы и подсветки труднодоступных участков. В лечебной практике они используются для доставки лазерного излучения к ткани, когда нужен точный контроль зоны воздействия и тепловой нагрузки.
Световоды также встречаются в стоматологии, хирургии и дерматологии. В этих задачах ценится не только яркость, но и повторяемость светопередачи, поскольку колебания потока меняют видимость поля и распределение энергии.
Устройство световода и материалы изготовления
Сердцевина, оболочка и защитный слой
Конструкция обычно включает сердцевину, оболочку и наружный защитный слой. Сердцевина пропускает световой поток, оболочка удерживает его внутри за счет разницы показателей преломления, а внешняя оболочка или покрытие снижает воздействие влаги, загрязнений и механического трения.
В медицинских изделиях наружный слой часто делают более эластичным, чем внутренняя часть, чтобы снизить риск повреждения при прокладке через каналы инструмента. Для участков с высокой нагрузкой могут использовать дополнительные армирующие элементы.
Как материалы влияют на прочность и светопередачу
Для сердцевины используют кварцевое стекло или полимерные материалы. Кварцевое стекло лучше переносит высокую температуру и подходит для задач, где важна стабильная передача света, а полимеры дают большую гибкость, но сильнее ограничены по температуре и стойкости к химическим агентам.
Оболочка часто выполняется из материалов с более низким показателем преломления, например фторполимеров. Если материал мутнеет, покрывается микротрещинами или теряет прозрачность после обработки, потери света растут, а рабочее пятно становится менее равномерным.
Виды и технические параметры световодов
Диаметр, числовая апертура и потери света
Диаметр сердцевины влияет на то, сколько света световод способен принять и передать. Более крупный диаметр облегчает ввод излучения, но делает конструкцию менее гибкой. Числовая апертура показывает, под каким углом свет может входить в волокно и оставаться внутри него; при несовпадении с источником часть энергии теряется уже на входе.
Потери света связаны не только с материалом, но и с состоянием торцов, загрязнением, микротрещинами и изгибами. Даже тонкая царапина на рабочем конце может нарушить распределение потока и вызвать локальный нагрев при работе с лазером.
Гибкость, радиус изгиба и устойчивость к нагрузкам
Радиус изгиба ограничивает допустимую эксплуатацию, потому что при слишком сильном сгибе свет начинает выходить из волокна через микроизгибы и трещины. Чем меньше радиус, тем выше риск роста потерь и повреждения сердцевины. Для каждого изделия указывают минимально допустимый изгиб, обычно как кратность внешнего диаметра.
Гибкость важна при прохождении через инструментальные каналы и при частом перемещении. Если наружный слой теряет эластичность, появляются заломы, а внутри возникают участки с неравномерной передачей света.
Эксплуатация, стерилизация и признаки износа
Очистка и стерилизация без ухудшения свойств
После применения световод очищают от органических остатков, затем обрабатывают способом, совместимым с материалом. Для термостойких моделей возможна паровая стерилизация при 121–134 °C, а для чувствительных полимерных изделий используют щадящие методы, чтобы не изменить прозрачность и геометрию волокна.
Недопустимы агрессивные растворы и перегрев, если они разрушают оболочку или вызывают помутнение сердцевины. Нарушение режима обработки сокращает срок службы, потому что микроповреждения накапливаются и ухудшают передачу света.
Повреждения, которые снижают эффективность работы
О повреждении световода говорят затемнение торца, трещины, потертости, резкое падение яркости, неравномерное свечение и перегрев в точке излома. Если при одинаковом вводе света выходной поток становится слабее, чаще всего проблема связана с загрязнением, нарушением оболочки или внутренними микротрещинами.
Риск отказа возрастает при сильных перегибах, падениях, контакте с несовместимыми реагентами и многократной обработке без контроля состояния. Для медицинского применения особенно критичны дефекты на рабочем конце, поскольку они меняют распределение энергии и могут повлиять на безопасность процедуры.
