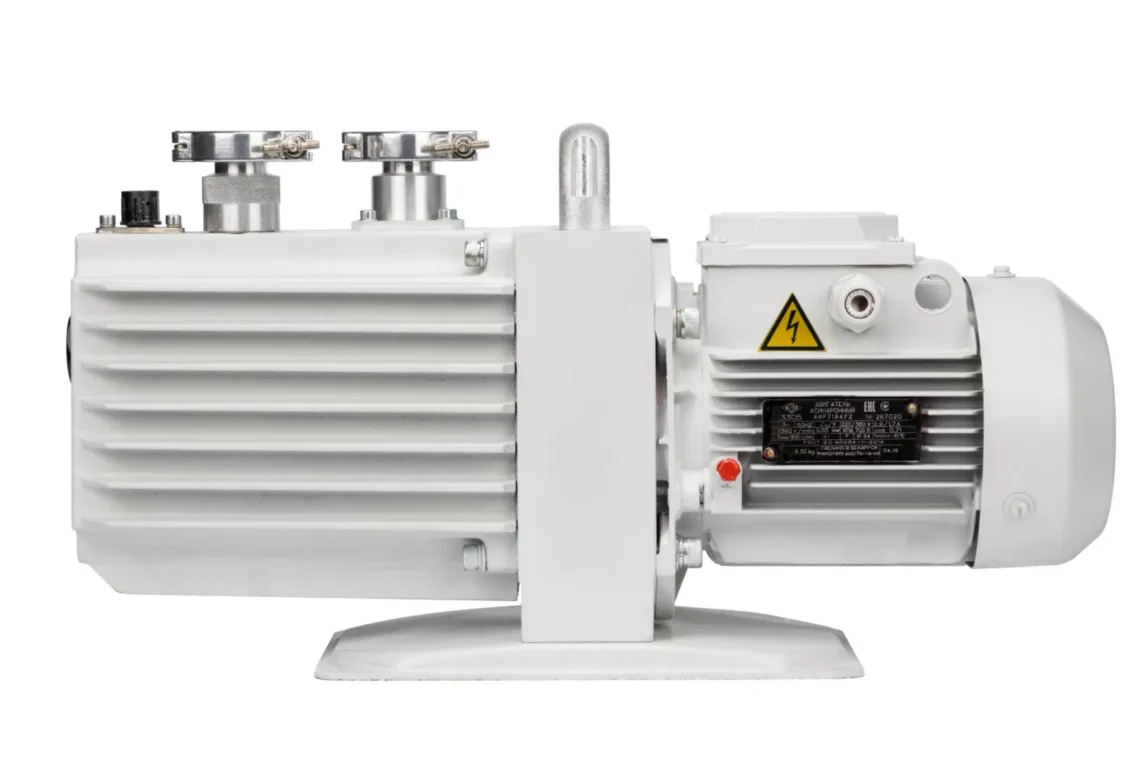

Пластинчато-роторные вакуумные насосы НВР (двухступенчатые)

Двухступенчатые вакуумные насосы серии НВР — это проверенное временем и надежное оборудование для создания среднего и низкого вакуума. Насосы данного типа являются «рабочими лошадками» промышленности и широко применяются в составе вакуумных постов, агрегатов и установок на предприятиях РФ и ЕАЭС.

Благодаря двухступенчатой конструкции, насосы НВР обеспечивают более глубокое предельное остаточное давление по сравнению с одноступенчатыми аналогами, сохраняя при этом высокую эффективность откачки неконденсируемых газов. На оборудование, произведенное в Казани, действует официальная гарантия завода-изготовителя.

Преимущества насосов НВР

• Надежная двухступенчатая конструкция: Обеспечивает стабильные параметры откачки и низкое предельное давление.

• Полный производственный цикл: Мы сами производим корпусные детали, роторы и пластины, контролируя качество на каждом этапе.

• Простота обслуживания: Удобная конструкция позволяет легко проводить замену масла и плановые регламентные работы.

• Масляное уплотнение: Герметизирует зазоры, обеспечивая высокую степень сжатия и защиту от обратного потока газа.

• Широкий модельный ряд: Производительность от 0,4 до 230 м³/ч, что позволяет подобрать насос под любую технологическую задачу.

• Внесены в реестр Минпромторга РФ: Оборудование соответствует требованиям для участия в госзакупках и программах импортозамещения.

Назначение и область применения

Пластинчато-роторные вакуумные насосы НВР предназначены для откачки воздуха, а также неагрессивных, нетоксичных и взрывобезопасных газов и парогазовых смесей. Содержание кислорода в откачиваемой среде не должно превышать его содержание в воздухе (21% по объему). Откачиваемая среда должна быть предварительно очищена от капельной влаги и механических примесей.

Насосы серии 2НВР-5ДГ имеют специальное исполнение и допускают работу с инертными (аргон, гелий) и токсичными газами, что расширяет сферу их применения.

Основные отрасли применения:

• Авиационная и автомобильная промышленность.

• Машиностроение (пищевое, тяжелое, сельскохозяйственное).

• Медицинская, фармацевтическая и химическая промышленность.

• Черная и цветная металлургия.

• Электронная, оптическая и радиоэлектронная промышленность.

• Производство композитных материалов.

• Легкая и лесоперерабатывающая промышленность.

Подробнее о сферах использования читайте в разделе [Области применения вакуумного оборудования].

Принцип действия

Работа насосов НВР основана на объемном принципе откачки с масляным уплотнением.

В цилиндрическом корпусе (статоре) вращается эксцентрично расположенный ротор с пластинами, которые под действием центробежной силы и пружин прижимаются к внутренней поверхности цилиндра. При вращении ротора объем полостей, ограниченных пластинами и корпусом, периодически изменяется:

1. Впуск: Объем увеличивается, и газ через впускной патрубок засасывается в рабочую камеру первой ступени.

2. Сжатие и перепуск: Объем уменьшается, газ сжимается и через перепускной канал поступает во вторую ступень.

3. Выпуск: Во второй ступени происходит дальнейшее сжатие до давления, достаточного для открытия выпускного клапана, после чего газ выбрасывается в атмосферу через маслоотделитель.

Двухступенчатая схема позволяет снизить предельное остаточное давление и уменьшить влияние атмосферного давления на выпуске.

Технические характеристики модельного ряда

В каталоге АО «Вакууммаш» представлены следующие модели двухступенчатых пластинчато-роторных насосов:

Примечание: Для всех моделей доступны различные варианты исполнения (на салазках, с электродвигателем и без и т.д.). Точные характеристики уточняйте в карточке товара или у менеджеров отдела продаж.

Климатическое исполнение

Насосы НВР предназначены для эксплуатации в условиях умеренного и холодного климата (исполнение УХЛ 4 по ГОСТ 15150-69) при температуре окружающей среды от +10°С до +35°С. Модель НВР-4,5Д также выпускается в исполнении О4, что позволяет использовать ее в более широком диапазоне условий.

Требования к качеству электроэнергии соответствуют ГОСТ 13109-97 (для НВР-0,1Д — ГОСТ Р 53390-2009).

Эксплуатационные характеристики

• Электробезопасность: Насосы относятся к I классу защиты по ГОСТ 12.2.007.0-75.

• Сопротивление изоляции: Не менее 0,5 МОм.

• Уровень шума: Зависит от модели и не превышает значений, установленных ГОСТ 12.1.003-83. Например, уровень звука для насосов 2НВР-60Д, 2НВР-90Д и 2НВР-250Д не превышает 75 дБ(А).

• Масло: Для нормальной работы необходимо поддерживать уровень рабочей жидкости и своевременно ее менять.

Маслоотделители

Для эффективного улавливания масляного тумана и возврата масла в систему мы рекомендуем использовать штатные маслоотделители:

• 2МО-5 (для насосов малой производительности).

• 2МО-90 (для насосов средней производительности).

• 2МО-250 (для насосов высокой производительности).

Регламент технического обслуживания

Для поддержания насоса в работоспособном состоянии необходимо проводить плановое ТО:

• ТО-1 (ежемесячно): Проверка уровня и состояния масла, контроль герметичности соединений, очистка насоса от загрязнений.

• ТО-2 (ежегодно): Замена масла (первая замена через 100 часов работы, далее каждые 2500 часов), проверка состояния выпускного клапана, пластин и подшипников.

Важно: При работе в условиях повышенной запыленности или влажности рекомендуется сокращать интервалы замены масла для предотвращения его коксования и преждевременного износа.

Ресурс и гарантия

• Ресурс до первого капитального ремонта: 12 500 часов.

• Срок службы: 3 года (при соблюдении условий эксплуатации).

• Гарантийный срок эксплуатации: 12 месяцев.

• Гарантийная наработка:

  • 2500 часов — для большинства моделей (2НВР-5Д, 2НВР-60Д, 2НВР-90Д, 2НВР-250Д и др.).

  • 1000 часов — для НВР-0,1Д и 2НВР-0,1ДМ.

  • 4500 часов — для модели 2НВР-5ДМ1.
