Роликовые радиальные подшипники: виды, применение и правила подбора

Подшипники — это основа любого вращающегося механизма. От их качества и правильного выбора зависит надежность, долговечность и производительность оборудования. Среди многообразия типов подшипников особое место занимают роликовые радиальные изделия, которые незаменимы в узлах с высокими нагрузками. В этой статье (здесь) разберем, что представляют собой эти подшипники, где они применяются и на что обратить внимание при подборе.

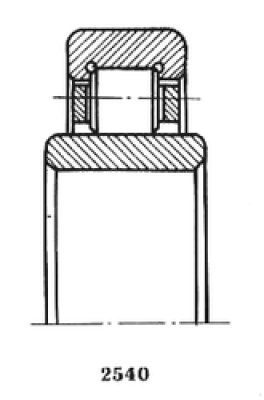

Конструкция и особенности роликовых радиальных подшипников

Роликовые радиальные подшипники относятся к классу подшипников качения. Их главное отличие от шариковых аналогов — использование в качестве тел качения роликов цилиндрической или конической формы. Благодаря увеличенной площади контакта с дорожками качения, такие подшипники способны воспринимать значительно более высокие радиальные нагрузки.

В технической документации и каталогах эти изделия часто называют цилиндрическими роликовыми подшипниками или подшипниками с короткими цилиндрическими роликами. Название отражает конструктивную особенность: ролики имеют цилиндрическую форму, а их длина незначительно превышает диаметр.

Основные элементы конструкции:

• Внутреннее кольцо — устанавливается на вал;

• Наружное кольцо — монтируется в корпус;

• Ролики — тела качения, передающие нагрузку;

• Сепаратор — удерживает ролики на равном расстоянии друг от друга, предотвращая их соприкосновение.

В зависимости от конструкции бортов на кольцах, подшипники могут допускать или ограничивать осевое смещение вала относительно корпуса. Это важный параметр, который необходимо учитывать при проектировании узла.

Преимущества роликовых радиальных подшипников

По сравнению с шариковыми подшипниками аналогичного размера, роликовые радиальные изделия обладают рядом существенных преимуществ:

1. Высокая грузоподъемность. Благодаря линейному контакту роликов с дорожками качения, нагрузка распределяется по большей площади, что позволяет выдерживать значительно более высокие радиальные усилия.

2. Повышенная жесткость. Конструкция обеспечивает меньшую деформацию под нагрузкой, что критично для прецизионного оборудования.

3. Устойчивость к ударным нагрузкам. Роликовые подшипники лучше переносят кратковременные перегрузки и вибрации.

4. Длительный срок службы. При правильной эксплуатации и своевременном обслуживании ресурс таких подшипников может достигать десятков тысяч часов.

Основные серии и конструктивные исполнения

Наиболее распространенные серии роликовых радиальных подшипников в российской и международной классификации:

• NU — подшипник с двумя бортами на наружном кольце и без бортов на внутреннем. Допускает осевое смещение вала в обе стороны.

• NJ — имеет один борт на внутреннем кольце, что позволяет фиксировать вал в одном осевом направлении.

• NUP — оснащен съемным упорным кольцом на внутреннем кольце, что обеспечивает фиксацию вала в обоих направлениях.

• N — конструкция с двумя бортами на внутреннем кольце и без бортов на наружном.

• NF — имеет один борт на наружном кольце.

• NN и NNU — двухрядные исполнения для особо нагруженных и точных узлов.

Каждая из этих серий имеет свои особенности монтажа и эксплуатации. Например, подшипники серии NU широко применяются в редукторах, а NJ — в электродвигателях и насосах.

Где применяются роликовые радиальные подшипники

Область применения роликовых радиальных подшипников охватывает практически все отрасли промышленности. Их устанавливают в:

• Редукторах и коробках передач — для передачи крутящего момента и выдерживания нагрузок от зубчатых зацеплений;

• Электродвигателях — для надежной работы ротора при высоких оборотах;

• Насосах и компрессорах — для обеспечения плавного вращения вала;

• Конвейерах и транспортерах — для работы опорных роликов;

• Станкостроении — в шпиндельных узлах и механизмах подачи;

• Прокатном оборудовании — в условиях экстремальных нагрузок и высоких температур.

Также эти подшипники востребованы в автомобилестроении, сельскохозяйственной и горнодобывающей технике, где требуется особая надежность и долговечность.

Как правильно подобрать роликовый радиальный подшипник

Подбор подшипника — ответственная задача, от которой зависит работоспособность всего узла. Основные способы подбора:

По маркировке или номеру

Наиболее точный способ, если маркировка на подшипнике сохранилась. Достаточно указать номер, обозначенный на торце кольца. Например, NU206, NJ205, NUP208 и т.д. По номеру можно определить все геометрические и конструктивные параметры.

По размерам

Если маркировка стерта или нечитаема, подшипник можно подобрать по фактическим размерам: внутреннему диаметру (d), наружному диаметру (D) и ширине (B). Для этого достаточно измерить эти параметры с помощью штангенциркуля. Однако при таком способе важно дополнительно уточнить конструктивное исполнение (наличие бортов, тип сепаратора), поскольку одинаковые размеры могут иметь разные серии.

Подбор импортного аналога

Российские подшипники часто имеют аналоги в международных каталогах (SKF, FAG, NSK, NTN и др.). Подбор осуществляется по номеру или размерам с учетом конструктивных особенностей. При замене важно учитывать не только геометрию, но и класс точности, величину зазора и условия эксплуатации.

На что обратить внимание при заказе

При заказе роликовых радиальных подшипников для промышленных нужд важно предоставить полную информацию:

• точное обозначение или размеры;

• серию и конструктивное исполнение (NU, NJ, NUP, N, NF, NN, NNU);

• требуемый класс точности;

• величину радиального зазора;

• условия работы (скорость, температура, нагрузка, смазка);

• предпочтительного производителя или допустимость аналогов.

Компетентный поставщик поможет подобрать оптимальный вариант, проверит совместимость с узлом и предложит документальное сопровождение.

Заключение

Роликовые радиальные подшипники — это надежное и проверенное решение для узлов с высокими радиальными нагрузками. Широкий ассортимент серий и исполнений позволяет подобрать оптимальный вариант практически для любого промышленного оборудования. Правильный выбор подшипника с учетом всех конструктивных особенностей и условий эксплуатации — залог долгой и бесперебойной работы механизма. Доверять подбор и поставку стоит проверенным компаниям, которые гарантируют качество продукции и предоставляют полный пакет сопроводительных документов.
