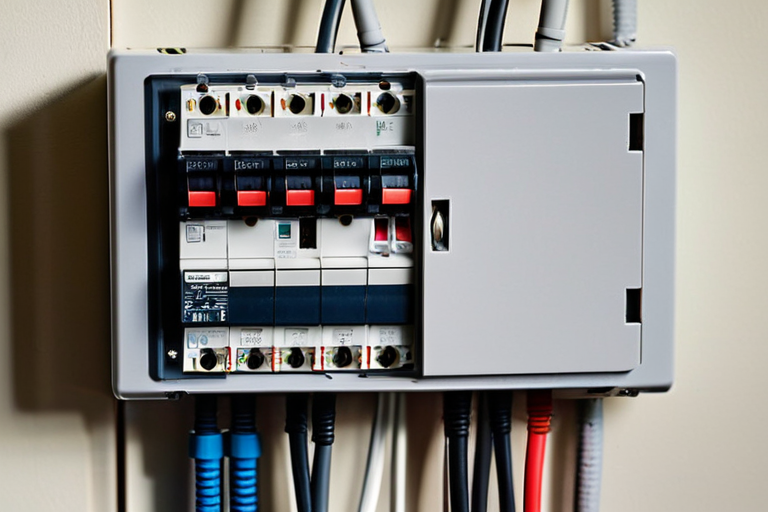

УЗО или дифавтомат: что поставить в электрощит и как рассчитать параметры

Если линия одиночная и в щите мало места — ставьте дифавтомат: он совмещает защиту от утечки и от сверхтока в одном корпусе. Если нужна групповая защита нескольких линий или важно быстро понять причину срабатывания — удобнее связка УЗО плюс автоматический выключатель. Для влажных зон и линий с современной электроникой выбирайте устройства типа A с током утечки 30 мА, для противопожарной защиты на вводе — 100–300 мА с выдержкой по времени.

Чем УЗО отличается от дифавтомата: сравнение по функциям, месту и цене

Путаница возникает потому, что оба устройства реагируют на ток утечки. Но автоматический выключатель защищает проводку от перегрузки и короткого замыкания, УЗО защищает человека от утечки на землю, а дифавтомат (АВДТ, дифференциальный автомат) делает и то, и другое одновременно.

УЗО без встроенной защиты от сверхтока обязательно требует последовательного автоматического выключателя. Без него при коротком замыкании устройство выйдет из строя. Дифавтомат такой защиты не требует — он сам отключит линию и при утечке, и при перегрузке.

Параметр	УЗО + автомат	Дифавтомат (АВДТ)
Защита от утечки	Да	Да
Защита от перегрузки и КЗ	Да, автоматом	Да, встроенная
Место в щите	2 модуля и более	1–2 модуля в зависимости от серии
Диагностика срабатывания	Проще: видно, что именно сработало	Сложнее: нужно разбираться по индикации
Стоимость	Ниже при равных характеристиках	Выше, но экономит место

Когда дифавтомат выгоднее: тесный щит, отдельная линия на стиральную машину, посудомойку, бойлер или уличную розетку. Когда удобнее УЗО с автоматом: групповая защита розеток и освещения, где важно быстро найти причину отключения.

Типичные ошибки: поставить УЗО без автомата, перепутать номинал УЗО и номинал автомата, взять ноль после УЗО с общей шины. Любая из них приводит к ложным срабатываниям или к отказу защиты в нужный момент.

Как подобрать УЗО по току утечки и номиналу: расчёт под квартиру и дом

Расчёт начинается с нагрузки. Сложите мощности всех потребителей линии, переведите в ток по формуле I = P / (U × cos φ), для бытовой однофазной сети обычно принимают cos φ около 0,9–1. К полученному току добавьте запас 20–30 % и согласуйте с номиналом автоматического выключателя: УЗО по номинальному току должно быть не меньше, чем автомат перед ним.

Ток утечки выбирают по назначению линии:

• 10 мА — влажные зоны, детские комнаты, отдельные линии с повышенными требованиями безопасности;
• 30 мА — розеточные группы, стиральная машина, посудомойка, бойлер, тёплый пол;
• 100–300 мА — противопожарная защита на вводе, с выдержкой по времени для селективности.

Правило селективности: вводное устройство должно быть на ступень выше по току утечки и иметь выдержку по времени, чтобы не отключаться раньше групповых. Иначе при утечке на одной линии обесточится вся квартира.

Естественный ток утечки линии складывается из утечки нагрузки и утечки проводки. Ориентировочно: 0,4 мА на 1 А нагрузки плюс 10 мкА на 1 м провода. Для линии с автоматом 16 А и 30 м проводки это около 6,4 + 0,3 = 6,7 мА. Уже при трёх-четырёх таких линиях суммарная утечка приближается к порогу 30 мА, поэтому на одну группу не ставят слишком много устройств защиты.

Пример для квартиры 60–80 м²: вводной дифавтомат 63 А / 100 мА тип A, группы 16–25 А / 30 мА тип A. Это типовое решение, а не обязательное: окончательный выбор выполняют расчётом по нагрузке, сечению и длине линий, способу прокладки и требованиям проекта.

Тип A или AC: какой дифференциальный ток выбрать для современной техники

Тип AC реагирует только на переменный синусоидальный ток утечки и стоит дешевле. Тип A дополнительно ловит пульсирующий постоянный ток, который возникает в импульсных блоках питания. Именно поэтому на линиях со стиральной машиной, посудомойкой, инверторным кондиционером, зарядкой электромобиля и современной электроникой ставят тип A.

Тип B рассчитан на постоянный ток и трёхфазные потребители; в обычной квартире он, как правило, не нужен. Практическое правило: розеточные группы и влажные зоны — тип A, освещение — допустим AC. Экономия на типе AC там, где стоит техника с импульсным блоком питания, может привести к тому, что при реальной утечке защита не сработает.

Требования производителей техники и действующие редакции ПУЭ и ГОСТ стоит проверять на дату проектирования: нормы периодически уточняются.

Схема подключения дифавтомата и УЗО в электрощите: пошаговый порядок

Типовая последовательность для квартиры: вводной автоматический выключатель → счётчик → противопожарное УЗО или дифавтомат → групповые устройства защиты. Дифавтомат подключают так: фаза и ноль на вход, фаза и ноль на выход, заземляющий проводник не коммутируется и идёт отдельно на шину PE.

Связка УЗО плюс автомат работает иначе: автомат защищает линию от сверхтока, УЗО — человека от утечки. Автомат ставят перед УЗО по ходу питания, чтобы при КЗ устройство защиты от утечки не пострадало.

1. Обесточьте щит и убедитесь в отсутствии напряжения.
2. Подключите вводной аппарат и счётчик по проекту.
3. Установите противопожарное устройство на вводе.
4. Разведите групповые УЗО или дифавтоматы по линиям.
5. Подпишите каждую группу: «Ванная», «Кухня розетки», «Свет».
6. Проверьте работу кнопкой «Тест» и измерьте ток утечки.

Типовые ошибки: объединение нулей после УЗО, подключение нагрузки до устройства, отсутствие заземления, перепутанные вход и выход. Работы в вводном щите, трёхфазную сеть и диагностику изоляции доверяйте квалифицированному электрику: самостоятельная разборка приборов и измерения под напряжением опасны.

Защита от утечки тока в квартире: сколько устройств и на какие группы ставить

Минимальная рабочая схема: вводной дифавтомат 63 А / 100 мА тип A плюс две-три группы 16–25 А / 30 мА тип A. Группы разделяют по зонам: влажная зона (ванная, кухня), розетки комнат, освещение, отдельная линия стиральной машины. Противопожарное устройство на вводе не заменяет групповые 30 мА — оно защищает от возгорания, а не человека.

При ложных срабатываниях сначала делят линии на более мелкие группы, затем проверяют состояние изоляции и соединений, при необходимости меняют тип AC на A. Бюджетный вариант — УЗО плюс автоматы на группы, премиальный — дифавтомат на каждую линию.

Для частного дома добавляются уличные линии, насосы и вводной аппарат с селективностью ступеней. Отдельно учитывают защиту от импульсных перенапряжений и заземляющее устройство.

Дифавтомат для дома: выбор бренда, серии и типовые ошибки монтажа

Критерии выбора: номинал, ток утечки, тип A или AC, класс токоограничения, репутация бренда и доступность запчастей. Популярные серии Schneider Electric, ABB, Legrand, IEK, EKF отличаются конструкцией и ценой — смотрите в характеристиках именно ток утечки, тип и номинальный ток, а не только название линейки.

Однополюсные дифавтоматы разрывают только фазу, двухполюсные — фазу и ноль. Для большинства квартирных линий достаточно однополюсных, но при отсутствии стабильного нуля или по требованиям проекта ставят двухполюсные.

Ошибки монтажа: перепутаны вход и выход, ноль взят с общей шины после устройства, отсутствует заземление. Проверка работоспособности — кнопка «Тест», измерение тока утечки и проверка селективности между ступенями. Если вы не уверены в своих навыках, вызовите электрика: цена ошибки в щите слишком высока.

Можно ли ставить дифавтомат вместо УЗО и автомата?

Да, если линия одиночная и дифавтомат подобран по номиналу и току утечки. Для групповой защиты нескольких линий часто удобнее УЗО плюс автоматы.

Какой ток утечки выбрать для ванной?

Для влажных зон обычно берут 10 мА на отдельную линию или 30 мА тип A, если линия защищена дополнительно. Точное решение зависит от проекта и требований безопасности.

Что делать, если защита срабатывает без причины?

Разделите линии на группы, проверьте изоляцию и соединения, убедитесь в правильном типе устройства. Диагностику под напряжением должен выполнять электрик.
