Как сделать заземление в частном доме: схемы, материалы и пошаговый монтаж

Сделать заземление в частном доме можно двумя основными способами: подключиться к системе TN-C-S с повторным заземлением на вводе или смонтировать отдельный контур (TT) с модульно-штыревыми электродами. Для большинства домов с трёхфазным вводом 380 В достаточно контура из трёх-четырёх штырей длиной 2–3 метра, соединённых полосой, с сопротивлением не выше 10 Ом. Если грунт сложный (песок, скала), применяют модульно-штыревую систему с несколькими электродами. Перед началом работ обязательно проконсультируйтесь с электриком и изучите местные нормы.

Выбор схемы заземления: TN-C-S, TT и модульно-штыревой вариант

Схема заземления зависит от типа вводного кабеля и требований к защите мощной техники. В частном доме чаще всего встречаются системы TN-C-S (когда воздушная линия имеет совмещённый PEN-проводник) или TT (когда PEN отсутствует и требуется собственный контур).

TN-C-S: повторное заземление на вводе

Если ваш дом подключён по воздуху и на опоре есть повторное заземление, можно организовать систему TN-C-S: разделить PEN на N и PE в вводном щите и добавить локальный контур. Это самый экономичный вариант, но он требует, чтобы сопротивление контура было не более 10 Ом для 380 В и 30 Ом для 220 В. Важно: разделение PEN допустимо только при наличии повторного заземления на линии, иначе возрастает риск появления опасного потенциала на корпусах приборов при обрыве нуля.

TT: отдельный контур для сложных условий

Система TT предполагает независимый контур заземления, не связанный с нулём сети. Это безопаснее при обрыве нуля, но требует обязательной установки УЗО (устройства защитного отключения) на вводе, так как автоматический выключатель не сработает при замыкании на землю. TT часто выбирают для деревянных домов и при подключении к воздушным линиям с плохим состоянием нуля.

Модульно-штыревое заземление

Готовые комплекты модульно-штыревого заземления (например, из омеднённых штырей) удобны для сложных грунтов: они забиваются на глубину до 6–9 метров, обеспечивая стабильное сопротивление. Преимущества: минимальная площадь, возможность наращивания, долговечность. Недостаток — высокая цена по сравнению с уголком и полосой.

Схема подключения заземления 380 В

При трёхфазном вводе контур заземления подключается к главной заземляющей шине (ГЗШ) в щите. От неё идут отдельные проводники PE к каждой группе: розеткам, освещению, котлу, стиральной машине. Запрещено соединять PE-проводник с рабочим нулём после точки разделения. Для трёхфазных потребителей (электрокотёл, станок) заземляющий проводник подключается к корпусу через клемму PE.

Расчёт сопротивления заземления и выбор материалов

Чтобы контур работал эффективно, необходимо рассчитать сопротивление растеканию тока с учётом удельного сопротивления грунта и сезонного коэффициента. Для одиночного вертикального электрода (штыря, уголка) сопротивление вычисляется по формуле:

R = (ρ / (2πL)) × (ln(4L/d) – 1), где ρ — удельное сопротивление грунта (Ом·м), L — длина электрода (м), d — диаметр (м).

Для группы из n электродов с расстоянием между ними a сопротивление приближённо равно R / (n × η), где η — коэффициент использования (0,5–0,8). Сезонный коэффициент Kс повышает расчётное сопротивление в 1,5–2 раза для учёта промерзания или высыхания грунта.

Грунт	Удельное сопротивление, Ом·м
Глина	8–70
Суглинок	40–150
Песок	200–3000
Торф	10–30

Материалы для контура: стальной уголок 50×50×5 мм, полоса 40×4 мм, омеднённые штыри диаметром 14–20 мм, соединительные зажимы. Для антикоррозийной защиты сварные швы обрабатывают битумным лаком. Пример расчёта для суглинка (ρ = 100 Ом·м): при длине штыря 2,5 м и диаметре 0,016 м сопротивление одного электрода ≈ 30 Ом. Для достижения 10 Ом потребуется 4 штыря с коэффициентом использования 0,7: 30 / (4×0,7) ≈ 10,7 Ом, что близко к норме. В сложных грунтах применяют модульно-штыревую систему с более длинными электродами.

Пошаговый монтаж контура заземления своими руками

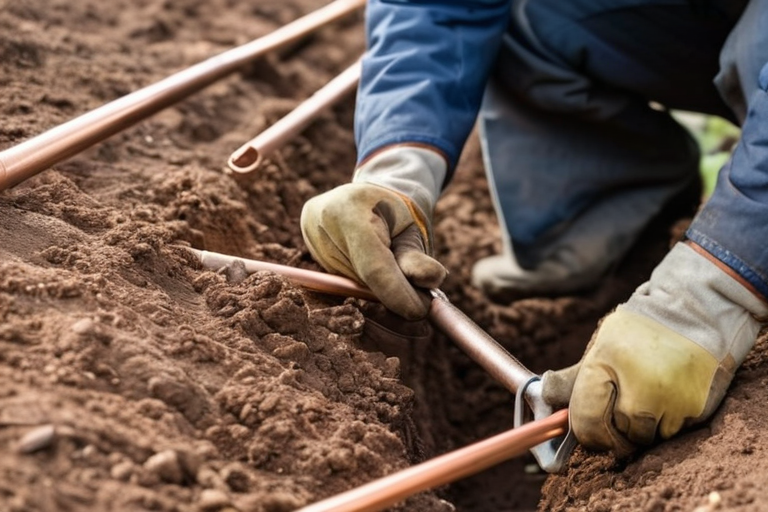

Монтаж начинается с разметки: выберите место в 1–2 метрах от фундамента, чтобы удобно было копать. Траншея глубиной 0,5–0,7 м и шириной 0,3–0,4 м прокладывается в виде треугольника или линии. Расстояние между электродами — не менее их длины (обычно 2–3 м).

1. Земляные работы: выкопайте траншею, пробурите или подготовьте ямки для штырей глубиной 0,5 м.
2. Забивка электродов: уголки или штыри забивайте кувалдой, оставляя 10–15 см над дном траншеи для соединения.
3. Соединение полосой: приварите полосу 40×4 мм к уголкам, швы обработайте антикоррозийным составом. Альтернатива — болтовые зажимы для омеднённых штырей.
4. Ввод в дом: проложите полосу от контура к щиту через отверстие в фундаменте, защитив ввод от влаги.
5. Подключение к щиту: подсоедините полосу к главной заземляющей шине (ГЗШ) болтом М8–М10. Убедитесь в надёжном контакте.
6. Проверка сопротивления: измерьте сопротивление прибором (например, МС-08 или специализированным тестером). Норма: не более 10 Ом для 380 В и 30 Ом для 220 В.

Типичные ошибки: недостаточная глубина забивки (менее 2 м), плохая сварка, отсутствие антикоррозийной обработки, подключение заземления к нулевому проводу вместо PE. Все работы в щите должен выполнять квалифицированный электрик.

Заземление для котла и стиральной машины: особенности подключения

Мощная бытовая техника требует надёжного заземления. Газовый котёл с электронным блоком управления и стиральная машина должны подключаться к отдельным линиям с УЗО (устройством защитного отключения) на 10–30 мА. Заземляющий проводник (PE) от розетки идёт на ГЗШ. Если используется отдельный контур (TT), УЗО обязательно на вводе.

Схема подключения: от ГЗШ к розетке прокладывается трёхжильный кабель (L, N, PE). Сечение PE должно соответствовать фазному проводнику (например, 2,5 мм² для линии 16 А). Для котла мощностью 24 кВт (380 В) сечение подбирается расчётом, обычно 4–6 мм². Автоматический выключатель защищает от перегрузки и короткого замыкания, УЗО — от утечки. Дифавтомат совмещает обе функции.

Ошибки: заземление на водопроводные трубы (опасно при попадании фазы), использование нулевого провода как заземляющего, отсутствие повторного заземления. Не разбирайте электроприборы для проверки заземления — это должен делать специалист.

Проверка, обслуживание и типичные ошибки при монтаже

Проверяйте сопротивление контура не реже одного раза в год, а также после ремонта или изменения грунта. Визуальный осмотр: нет ли коррозии, ослабления болтов, повреждения полосы. Сезонные изменения: зимой сопротивление растёт из-за промерзания, летом — из-за высыхания. Для компенсации можно увеличить глубину электродов или добавить солевой раствор (не рекомендуется из-за коррозии).

Критические ошибки: недостаточная глубина (менее 2 м), плохой контакт в сварных швах, коррозия, подключение к трубам. Если сопротивление выше нормы, добавьте электроды или замените грунт на глину. Для измерения сопротивления заземления используйте специализированный прибор, например МС-08, или обратитесь к электрику. Обычный мультиметр для этой цели не подходит.

Вопрос: Можно ли использовать металлические трубы водопровода как заземление?

Ответ: Нет, это опасно: при попадании фазы на трубу все краны и приборы окажутся под напряжением. Используйте только специально смонтированный контур.

Вопрос: Какое сопротивление заземления считается нормальным для частного дома?

Ответ: Для сети 380 В — не более 10 Ом, для 220 В — не более 30 Ом. Для газового котла могут быть stricter требования, уточняйте в документации.

Вопрос: Нужно ли УЗО, если есть заземление?

Ответ: Да, УЗО защищает от утечки тока, которая может возникнуть даже при наличии заземления. Для влажных помещений и мощной техники УЗО обязательно.
