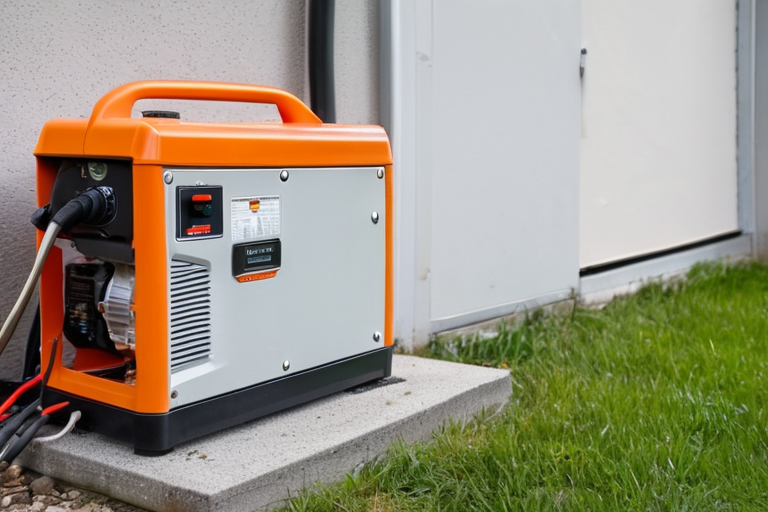

Как подключить генератор к дому: схема с перекидным рубильником и правила безопасности
Подключение генератора к дому выполняют только через перекидной рубильник (или аналогичный переключатель с механической блокировкой), который физически разрывает ввод от городской сети до подачи резервного питания. Прямое подключение в розетку запрещено: оно создаёт обратное напряжение на линии и угрожает жизни электриков и соседей. Ниже — рабочая схема, порядок монтажа и правила безопасности.
Схема подключения генератора через перекидной рубильник: пошаговый монтаж
Типовая однолинейная схема выглядит так: вводной кабель от городской сети и кабель от генератора приходят на входы перекидного рубильника, а его выход питает внутренний щит дома. Рубильник занимает одно из двух положений — «Сеть» или «Генератор»; третье (нейтральное) положение встречается у некоторых моделей и удобно для безопасного переключения.
Порядок работ:
- Отключите вводной автоматический выключатель и убедитесь, что напряжение на вводе отсутствует (индикаторной отвёрткой или двухполюсным указателем напряжения).
- Установите перекидной рубильник в металлический щит рядом с вводным автоматом. Для модульных моделей — на DIN-рейку, для рубильников открытого исполнения — на монтажную панель.
- Подключите городской ввод на один вход рубильника, кабель от генератора — на второй, выход — на распределительный щит дома.
- Смонтируйте отдельную линию от генератора к рубильнику: кабель в защитной оболочке, проложенный по стене или в гофре, с отдельным автоматом защиты.
- Проверьте фазировку и заземление: корпус рубильника и генератора соединяют с контуром заземления дома.
Сечение кабеля и номинал автоматов подбирают расчётом: учитывают суммарную нагрузку, материал и сечение проводника, способ прокладки, длину линии и условия защиты. Ориентировочные значения (например, 4–6 мм² для линии 5–7 кВт при медном кабеле и короткой трассе) — только пример, окончательное решение принимает проектировщик или квалифицированный электрик.
Защита от обратного напряжения: почему это критично и как реализовать
Обратное напряжение — это подача энергии от вашего генератора в городскую сеть, когда вводной автомат остаётся включённым. Последствия: поражение током ремонтных бригад, повреждение бытовой техники у соседей, выход из строя самого генератора. Защита строится на механической блокировке и электрических решениях.
- Механическая блокировка перекидного рубильника: конструкция не позволяет замкнуть оба входа одновременно.
- Реле контроля напряжения отключает нагрузку при недопустимых отклонениях и не даёт «зацепиться» за сеть.
- УЗО защищает людей от утечки, но не заменяет блокировку от обратной подачи.
- АВР (автоматический ввод резерва) — альтернатива ручному рубильнику, но требует настройки и обслуживания; для частного дома часто достаточно ручного переключателя.
Требования ПУЭ и действующих нормативов на 2026 год запрещают работу генератора параллельно с внешней сетью без согласования. Перед монтажом уточните актуальные редакции документов и правила вашего региона.
Правила безопасности при подключении генератора к домашней сети
Безопасность обеспечивается последовательностью действий и средствами защиты. Перед любыми работами отключите вводной автомат и проверьте отсутствие напряжения. Работайте в диэлектрических перчатках, используйте инструмент с изолированными рукоятками.
- Заземляйте генератор и корпус рубильника — это обязательное условие.
- Не подключайте генератор в обычную розетку: такой способ не разрывает связь с внешней сетью.
- Обеспечьте вентиляцию: выхлопные газы нельзя направлять в дом или в замкнутое помещение.
- Не перегружайте генератор: суммарная мощность потребителей с учётом пусковых токов не должна превышать номинал.
- После переключения на резерв проверьте напряжение и частоту на выходе генератора.
Типичные ошибки при подключении генератора и как их избежать
Большинство аварий связано с экономией на защите и неверным выбором оборудования.
| Ошибка | Риск | Как избежать |
|---|---|---|
| Подключение в розетку без рубильника | Обратное напряжение, поражение током | Установить перекидной рубильник или АВР |
| Отсутствие блокировки | Одновременная подача сети и генератора | Использовать рубильник с механической блокировкой |
| Неверное сечение кабеля | Перегрев, пожар | Рассчитать сечение по нагрузке и длине |
| Игнорирование заземления | Пробой на корпус, удар током | Заземлить генератор и щит |
| Перегрузка генератора | Отказ техники, поломка генератора | Учесть пусковые токи и запас мощности |
Не увеличивайте номинал автомата «на глаз» и не разбирайте электроприборы самостоятельно — диагностику и работу в щите выполняет квалифицированный специалист.
Выбор и установка перекидного рубильника: критерии и монтаж
Рубильники различают по числу полюсов, номинальному току и степени защиты. Для однофазной сети достаточно двухполюсного, для трёхфазной — четырёхполюсного. Модульные модели ставят на DIN-рейку, открытые — в металлический щит.
Порядок переключения: сначала отключите нагрузку, затем переведите рубильник в положение «Генератор», запустите генератор и подайте питание. При возврате к сети действуйте в обратном порядке. Для трёхфазной сети особенно важно соблюдать фазировку, иначе двигатели могут вращаться в обратную сторону.
Ввод резервного питания: расчёт мощности и подготовка генератора
Суммируйте мощности всех потребителей, которые планируете питать, добавьте пусковые токи (для насосов, холодильников, компрессоров они в 2–3 раза выше рабочих). Полученную величину сравните с номиналом генератора. Бензиновые модели дешевле, дизельные экономичнее при длительной работе, инверторные дают стабильное напряжение для электроники.
Перед подключением проверьте уровень масла и топлива, обеспечьте охлаждение, запустите и прогрейте генератор, затем проконтролируйте напряжение и частоту на выходе. Только после этого переводите рубильник на резервное питание.
Вопросы читателей
Можно ли подключить генератор к домашней сети без перекидного рубильника?
Нет. Любое подключение без разрыва с внешней сетью создаёт обратное напряжение и опасно для жизни. Используйте перекидной рубильник или сертифицированный АВР.
Какой автомат ставить на линию от генератора?
Номинал автомата подбирают по расчётному току линии с учётом сечения кабеля и условий прокладки. Точный выбор делает специалист по проекту, а не по бытовому шаблону.
Нужно ли заземлять генератор, если он стоит на улице?
Да, заземление обязательно независимо от места установки. Оно защищает от поражения током при пробое изоляции и снижает риск повреждения техники.
