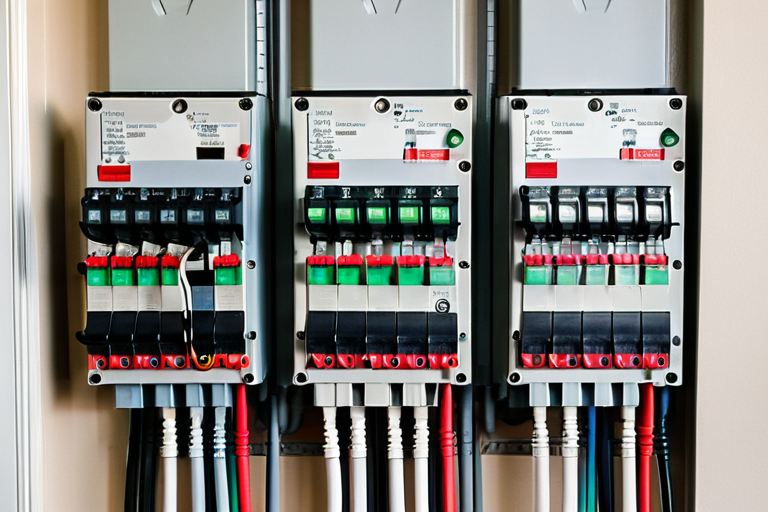

Трехфазный ввод в частный дом: плюсы, минусы и распределение нагрузки

Трехфазный ввод в дом оправдан, если выделенная мощность превышает 10–15 кВт или есть трехфазные потребители: станки, мощные насосы, некоторые котлы. В остальных случаях однофазное подключение проще, дешевле и безопаснее. Главное условие надежности — равномерное распределение однофазных нагрузок по фазам и контроль перекоса.

Однофазное или трехфазное подключение: что выбрать для частного дома

Выбор между 220 В и 380 В — это не вопрос престижа, а техническая необходимость. Однофазная сеть состоит из фазного и нулевого проводников, трехфазная — из трех фазных, нулевого и заземляющего. Отсюда разные возможности и требования.

Однофазного подключения обычно достаточно для дома площадью до 150–200 м² без мощных электроприборов. Выделенной мощности 5–7 кВт хватает на освещение, холодильник, стиральную машину, микроволновку, телевизор и кондиционер. Если же вы планируете электрокотел, сауну, мастерскую с токарным станком или зарядку электромобиля, однофазной сети может не хватить.

Трехфазный ввод дает доступ к мощности до 15–30 кВт и выше (при согласовании в электросетях). Он позволяет подключать трехфазные электродвигатели, которые сами создают вращающееся магнитное поле и не требуют пусковых конденсаторов. Кроме того, при равномерной нагрузке токи в каждой фазе меньше, чем при однофазном питании той же мощности, что снижает нагрев проводников.

Однако у трехфазного ввода есть и минусы. Во-первых, это сложнее и дороже: нужен трехфазный счетчик, щит с большим числом модулей, автоматы на каждую фазу. Во-вторых, при неравномерном распределении однофазных потребителей возникает перекос фаз, который может вывести из строя технику. В-третьих, при обрыве нуля в трехфазной сети напряжение на фазных проводниках может подскочить до 380 В, что опасно для бытовых приборов.

Критерии выбора просты. Если выделенная мощность не превышает 7–10 кВт и нет трехфазных потребителей, выбирайте однофазное подключение. Если мощность больше 15 кВт, есть станки или мощные насосы, либо вы планируете расширение — трехфазный ввод. В промежуточных случаях решайте по бюджету и перспективам.

Распределение нагрузки по фазам: правила и типичные ошибки

Правильное распределение нагрузки по фазам — залог стабильной работы трехфазной сети. Суммарная мощность приборов, подключенных к каждой фазе, должна быть примерно одинаковой. Разница не должна превышать 10–15%.

Как это делать на практике? Разбейте все однофазные потребители на группы: освещение, розеточные группы, электроплита, бойлер, кондиционер, стиральная машина. Затем распределите их по трем фазам так, чтобы мощность на каждой была примерно равной. Например, на фазу L1 — освещение и розетки спален, на L2 — кухонные розетки и бойлер, на L3 — кондиционер и стиральная машина. Электроплита может быть как однофазной, так и трехфазной — в последнем случае она подключается сразу на три фазы.

Опасность неравномерной нагрузки кроется в перегрузке нулевого проводника. В трехфазной сети при симметричной нагрузке ток в нуле близок к нулю, но при перекосе он возрастает. Это приводит к нагреву нуля, ложным срабатываниям автоматов и выходу из строя бытовой техники. Чтобы избежать этого, используйте токовые клещи для периодического контроля тока в каждой фазе и в нуле. Если ток в нуле превышает 30–40% от тока фазы, перекос уже значителен.

Типичная ошибка — подключение всех мощных потребителей на одну фазу. Например, электроплита, бойлер и кондиционер на L1, а на L2 и L3 только освещение. Это гарантированный перекос. Другая ошибка — экономия на нулевом проводнике: его сечение должно быть не меньше сечения фазных проводников, а при нелинейных нагрузках (компьютеры, светодиодные лампы) может потребоваться даже больше.

Группа потребителей	Рекомендуемая фаза	Примечание
Освещение 1-го этажа	L1	Малая мощность, но равномерно
Розетки кухни	L2	Учитывать микроволновку, чайник
Бойлер	L3	Мощный потребитель
Стиральная машина	L1	Средняя мощность
Кондиционер	L2	Пиковая нагрузка летом

Перекос фаз: причины, последствия и способы устранения

Перекос фаз — это неравенство напряжений или токов в фазах трехфазной сети. Количественно его оценивают как разницу между действующими значениями напряжений фаз, выраженную в процентах от номинала. Например, если на L1 240 В, на L2 220 В, а на L3 200 В, перекос составляет около 18%.

Основные причины перекоса: неравномерное подключение однофазных нагрузок, обрыв или ослабление нулевого проводника, сезонные колебания напряжения в сети. Если нулевой проводник оборван, то при разной нагрузке на фазах напряжения перераспределяются: на фазе с меньшей нагрузкой оно может подняться до 300 В и выше, а на фазе с большей — упасть до 150 В. Это смертельно для бытовой техники.

Последствия перекоса: повышенное напряжение на одних фазах и пониженное на других, риск повреждения электроники, повышенный износ изоляции, ложные срабатывания защитных автоматов. При длительном перекосе возможен перегрев нулевого проводника и даже пожар.

Методы устранения: перераспределение нагрузок по фазам, замена или усиление нулевого проводника, установка реле контроля напряжения (РКН) или трехфазных стабилизаторов. РКН отключает питание при выходе напряжения за допустимые пределы, защищая технику. Стабилизатор выравнивает напряжение, но стоит дороже.

Профилактика включает регулярный аудит электрощита: проверку затяжки контактов, измерение тока в фазах и нуле, анализ потребления. Если вы заметили, что свет мигает или техника работает нестабильно, вызовите электрика для диагностики.

Схема трехфазного щита: сборка и подключение

Трехфазный щит собирается по определенным правилам. Основные компоненты: вводной автомат, счетчик, УЗО (устройство защитного отключения) или дифавтомат, автоматы на группы, реле напряжения, шины. Вводной автомат выбирается по выделенной мощности и сечению вводного кабеля. Счетчик должен быть трехфазным, с классом точности не ниже 1.0.

Типовая схема подключения: вводной кабель подключается к вводному автомату, затем к счетчику, после счетчика — к УЗО (если используется) и групповым автоматам. Нулевой проводник идет на нулевую шину, заземляющий — на шину заземления. Фазные проводники распределяются по группам. Для удобства используют гребенки (шины) для соединения автоматов.

Особенности монтажа: все соединения должны быть надежными, контакты затянуты с усилием, рекомендованным производителем. Маркировка проводов обязательна: фазы — L1, L2, L3 (коричневый, черный, серый), ноль — синий, заземление — желто-зеленый. Требования ПУЭ и нормативов к трехфазным щитам в частном доме включают обязательное наличие защиты от сверхтоков и утечек, а также селективность защит.

Распространенные ошибки: неправильный выбор номиналов автоматов (например, автомат на 25 А при кабеле 2.5 мм², который выдерживает 16–20 А в зависимости от условий прокладки), отсутствие реле контроля фаз, плохой контакт в нулевом проводнике. Все это может привести к перекосу и авариям.

Практические рекомендации: когда трехфазный ввод оправдан, а когда нет

Трехфазный ввод необходим, если выделенная мощность превышает 10–15 кВт, есть трехфазные электродвигатели (станки, насосы, компрессоры) или планируется мастерская, сауна с электрокотлом, зарядка электромобиля. В этих случаях однофазное подключение потребует больших токов и толстых кабелей, что не всегда возможно.

Однофазным можно обойтись в небольших домах (до 150 м²) без мощной техники, при ограниченном бюджете и отсутствии планов на расширение. Если выделенная мощность 5–7 кВт, трехфазный ввод не даст преимуществ, а только усложнит схему.

Чек-лист для проверки правильности распределения нагрузки и отсутствия перекоса:

• Измерьте ток в каждой фазе токовыми клещами при максимальной нагрузке. Разница не должна превышать 10–15%.
• Проверьте напряжение на каждой фазе относительно нуля. Отклонение от 230 В не должно быть более 10%.
• Убедитесь, что нулевой проводник надежно закреплен и не имеет следов нагрева.
• Проверьте работу реле контроля напряжения (если установлено).
• Убедитесь, что все автоматы соответствуют сечению кабеля и нагрузке.

Рекомендации по выбору электрика: выбирайте специалиста с допуском и опытом работы с трехфазными сетями. Согласование в электросетях требует проекта и выполнения технических условий. Не пытайтесь самостоятельно вмешиваться в работу щита, если у вас нет квалификации — это опасно для жизни.

Частые вопросы

Можно ли перейти с однофазного на трехфазное подключение? Да, но потребуется согласование с электросетевой организацией, замена счетчика и щита, а также выполнение технических условий. Это затратно, но возможно.

Как измерить перекос фаз? С помощью мультиметра измерьте напряжение на каждой фазе относительно нуля, затем токи токовыми клещами. Разница напряжений более 10% или токов более 15% говорит о перекосе.

Какие автоматы ставить на трехфазный ввод? Номинал вводного автомата зависит от выделенной мощности и сечения кабеля. Например, при 15 кВт и кабеле 10 мм² (медь) может подойти автомат 25 А, но точный расчет должен выполнить проектировщик.

Безопасность превыше всего: любые работы в электрощите проводите только при отключенном питании и доверяйте их квалифицированному электрику.
