Как найти и устранить короткое замыкание в проводке: методы поиска и ремонт

Короткое замыкание в квартирной проводке ищут только на обесточенной линии: сначала отключают вводной автомат и убеждаются в отсутствии напряжения, затем последовательно отключают группы и проверяют цепь мультиметром в режиме прозвонки. Мгновенное срабатывание автомата при включении без нагрузки почти всегда указывает на КЗ в линии, а не в приборе. Если повреждение скрыто в стене или в вводном кабеле, безопаснее вызвать электрика.

Почему выбивает автомат: как отличить короткое замыкание от перегрузки и утечки

Прежде чем искать короткое замыкание, важно понять, какой именно аппарат сработал и как он это сделал. Автоматический выключатель защищает от двух вещей: от перегрузки по току и от короткого замыкания. Перегрузка возникает, когда суммарная мощность приборов на линии превышает допустимую для этого автомата и кабеля. Короткое замыкание — это прямое соединение фазного проводника с нулевым или с землёй, ток при этом возрастает мгновенно и многократно.

Поведение автомата различается. При КЗ он срабатывает практически моментально, часто с характерным щелчком, иногда с хлопком. При перегрузке автомат может отключиться через секунды или даже минуты — тепловой расцепитель работает по накопленному нагреву. Если автомат выбивает сразу при включении, когда все приборы вынуты из розеток, это сильный признак короткого замыкания в самой линии.

УЗО и дифавтомат ведут себя иначе. УЗО не реагирует на ток короткого замыкания как таковой — оно срабатывает на утечку тока, например, когда человек касается оголённого провода или когда повреждена изоляция и ток уходит на землю. Дифавтомат совмещает обе защиты: он может отключиться и по утечке, и по перегрузке, и по КЗ. Поэтому важно смотреть, какой именно аппарат выбило и что написано на его корпусе.

Характерные признаки КЗ, которые можно заметить до измерений:

• резкий хлопок или щелчок в момент отключения;
• запах горелой изоляции, пластика, иногда дымок;
• следы копоти, оплавление или потемнение на розетке, выключателе, вилке;
• искрение в месте соединения или в распределительной коробке.

Что делать в первую очередь: обесточить линию и не включать автомат повторно до выяснения причины. Повторное включение под нагрузкой может усилить повреждение и привести к возгоранию. Если пахнет горелым или виден дым, линию лучше оставить отключённой и проверить всю цепочку от щита до потребителей.

Причины короткого замыкания в квартирной проводке

Понимание типовых причин сужает зону поиска. В квартирах чаще всего встречаются несколько сценариев, и каждый из них оставляет свои следы.

Механическое повреждение изоляции — самая распространённая причина. Провод может быть перетёрт за мебелью, пережат дверью, повреждён гвоздём или дюбелем при сверлении стены. Если недавно вешали полку или картину в месте, где проходит скрытая проводка, стоит проверить именно этот участок. Перегибы и заломы провода в местах выхода из подрозетника тоже со временем разрушают изоляцию.

Скрутки алюминия с медью и окисленные контакты в распределительных коробках — вторая по частоте причина. Алюминий и медь образуют гальваническую пару, при контакте во влажной среде возникает электрохимическая коррозия, контакт греется и разрушается. Окисление увеличивает переходное сопротивление, место соединения нагревается, изоляция обугливается и может произойти замыкание.

Перегрев из-за перегрузки или плохого контакта в клеммах также ведёт к разрушению изоляции. Слабозатянутая клемма в розетке или автомате греется, пластик вокруг плавится, и проводники оголяются. Влага в ванной и на кухне ускоряет этот процесс: повреждённая изоляция во влажной среде теряет свои свойства быстрее.

Неисправный электроприбор или удлинитель — ещё один источник. Если КЗ происходит только при включении конкретного прибора, причина может быть в нём, а не в проводке. Старая алюминиевая проводка и ветхие соединения со временем накапливают сразу несколько дефектов, что делает поиск сложнее.

Подготовка к поиску КЗ: безопасность, инструменты и обесточивание

Поиск короткого замыкания проводится только на обесточенной линии. Это не перестраховка, а обязательное условие: под напряжением даже опытный человек рискует получить удар током или спровоцировать возгорание. Первое действие — отключить вводной автомат в квартирном щите, а затем убедиться в отсутствии напряжения на проверяемой линии индикаторной отверткой или мультиметром.

Необходимый набор инструментов и материалов:

• мультиметр с режимом прозвонки и измерения сопротивления;
• индикаторная отвертка или тестер напряжения;
• отвертки, пассатижи, бокорезы;
• изолента, клеммники, фонарь;
• при необходимости — мегаомметр, но это профессиональный прибор.

Почему нельзя искать КЗ под напряжением: при прозвонке цепи мультиметр подаёт собственное небольшое напряжение, и если линия находится под рабочим напряжением, прибор выйдет из строя, а человек может пострадать. Мегаомметр, который проверяет сопротивление изоляции повышенным напряжением, применяют только на полностью отключённой и подготовленной линии, и обычно это делает специалист.

Перед поиском полезно понять схему квартирного щита: какая линия за какой автомат отвечает. Если маркировки нет, можно отключать автоматы по одному и смотреть, какие розетки и светильники обесточиваются. Составьте простой план: щит, затем распределительные коробки, затем розетки, выключатели и светильники. Двигайтесь от щита к потребителям — так вы не пропустите участок.

Как найти короткое замыкание в квартире: пошаговый алгоритм локализации

Основной метод — последовательное отключение участков и сужение зоны поиска. Он не требует сложных приборов и позволяет локализовать КЗ до конкретной коробки или розетки.

Метод половинного деления. Если в квартире несколько групповых линий, отключите все автоматы, кроме вводного, и включайте их по одному. Если при включении одного из автоматов он сразу выбивает без нагрузки, КЗ находится на этой линии. Если линия одна, отключайте от неё участки: сначала все розеточные группы, затем освещение.

Отключение потребителей. Выньте все вилки из розеток на проверяемой линии, отключите светильники и выключатели. Если автомат перестал выбивать, причина может быть в одном из приборов или в удлинителе. Включайте их по одному, чтобы найти виновника. Если автомат выбивает и без нагрузки, проблема в проводке.

Осмотр распределительных коробок. Откройте коробки и осмотрите соединения: потемнение, оплавление, запах гари, следы копоти указывают на проблемное место. Проверьте, нет ли оголённых проводов, касающихся друг друга или корпуса. Скрутки алюминия с медью — потенциальный источник КЗ, даже если внешне они выглядят нормально.

Проверка розеток, выключателей и светильников. Снимите крышки и осмотрите контакты: подгоревшие клеммы, оплавленный пластик, почерневшие провода. Внутреннее замыкание в розетке или выключателе часто проявляется именно такими следами.

Поиск повреждения в скрытой проводке. Если видимых следов нет, проверьте места недавнего сверления, перегибы провода за мебелью, участки, где провод мог быть пережат. Иногда помогает прослушивание: при включении автомата в месте повреждения может быть слышен треск или щелчок, но этот метод требует осторожности и не всегда безопасен.

Если КЗ проявляется периодически, обратите внимание на вибрацию, нагрев и влажность. Провод может замыкать при определённом положении мебели, при включении конкретного прибора или после дождя, если повреждён участок у входа в квартиру.

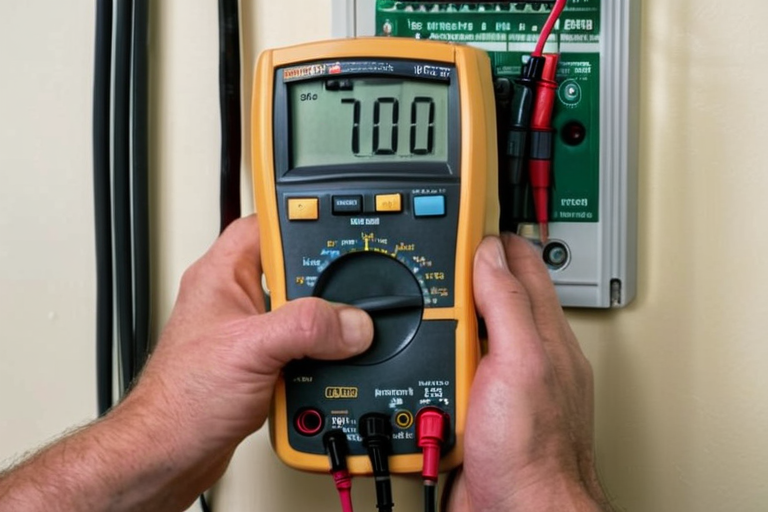

Поиск КЗ мультиметром: проверка цепи и изоляции

Мультиметр — основной инструмент для проверки цепи без подачи напряжения. Он позволяет подтвердить короткое замыкание и сузить место повреждения.

Режим прозвонки. Переключите мультиметр в режим прозвонки или измерения сопротивления. На обесточенной линии проверьте целостность: если между фазным и нулевым проводником прибор показывает почти ноль, это короткое замыкание. Если между фазой и землёй также низкое сопротивление, значит, есть замыкание на землю. Исправная линия в режиме прозвонки не должна показывать прямое соединение.

Измерение сопротивления. Норма сопротивления изоляции зависит от типа линии и документации на оборудование, поэтому универсальный порог называть нельзя. Мультиметр с его небольшим напряжением не заменяет мегаомметр: он может показать обрыв или явное КЗ, но не даёт достоверной оценки состояния изоляции под высоким напряжением. Для серьёзной проверки изоляции нужен мегаомметр и специалист.

Проверка участка цепи по частям. Отключите линию от щита и проверьте её целиком. Затем разделите цепь: от щита до распределительной коробки, от коробки до розетки. Если на одном участке прозвонка показывает замыкание, а на другом нет, вы локализовали повреждение. Так можно проверить выключатель, розетку и светильник на внутреннее замыкание.

Типичные ошибки при прозвонке:

• проверка под напряжением — прибор выйдет из строя, а человек рискует получить удар током;
• неверный режим мультиметра — измерения в режиме вольтметра не дадут результата;
• касание руками щупов — сопротивление тела может исказить показания;
• проверка изоляции обычным мультиметром и вывод о её состоянии по одному измерению.

Таблица ниже помогает быстро сопоставить симптом и вероятную причину, но не заменяет диагностику.

Симптом	Вероятная причина	Что проверить
Автомат выбивает мгновенно без нагрузки	КЗ в линии	Прозвонка цепи, осмотр коробок и розеток
Автомат выбивает через несколько минут	Перегрузка или плохой контакт	Суммарная мощность приборов, нагрев клемм
Срабатывает УЗО или дифавтомат	Утечка тока	Изоляция, влажные участки, повреждённый прибор
Запах гари, оплавление розетки	Плохой контакт или КЗ	Клеммы розетки, состояние провода

Ремонт проводки при замыкании: что можно сделать самому и когда вызывать электрика

Ремонт зависит от того, где именно произошло замыкание и насколько оно локально. Если повреждён участок провода в распределительной коробке или в розетке, при наличии опыта и инструмента можно заменить повреждённый фрагмент. Соединения выполняют клеммниками или пайкой, но не скруткой. Скрутка алюминия с медью недопустима: она греется и разрушается.

Замена розетки, выключателя или участка кабеля при локальном повреждении — задача, которую некоторые выполняют самостоятельно. Важно использовать качественные клеммники, не перегружать линию и после ремонта проверить сопротивление изоляции. Однако если проводка скрыта в стене, повреждение в вводном кабеле или есть множественные дефекты, самостоятельный ремонт опасен. В таких случаях нужен электрик с мегаомметром и опытом работы в щите.

Признаки, при которых не стоит браться самому:

• повреждение вводного кабеля или стояка;
• скрытая проводка в стене без доступа;
• отсутствие опыта работы с электрикой;
• множественные следы перегрева по всей линии;
• старая алюминиевая сеть с ветхими соединениями.

После ремонта проверяют сопротивление изоляции и выполняют пробное включение под наблюдением. Если автомат не выбивает и нет запаха гари, линию можно эксплуатировать. Если срабатывание повторяется, поиск продолжают или вызывают специалиста.

Профилактика коротких замыканий в квартире

Снизить риск повторного КЗ помогает правильная защита и аккуратная эксплуатация. Автоматические выключатели подбирают по нагрузке, сечению и материалу проводника, способу прокладки и длине линии; окончательный выбор выполняют расчётом, а не по бытовому шаблону. УЗО и дифавтоматы защищают от утечки тока, но не заменяют защиту от КЗ.

Практические меры:

• использовать качественные клеммники вместо скруток;
• не перегружать розетки и удлинители мощными приборами;
• периодически осматривать щит, розетки и места соединений;
• заменить ветхую алюминиевую проводку на медную;
• при первых признаках нагрева и запаха гари отключать линию и проверять её.

Если вы заметили, что розетка теплая, пластик потемнел или появился запах, не откладывайте проверку. Своевременный осмотр и замена повреждённого участка предотвращают более серьёзные последствия.

Вопросы читателей

Можно ли найти короткое замыкание мультиметром без обесточивания?

Нет, проверка цепи мультиметром проводится только на отключённой линии. Под напряжением прибор может выйти из строя, а измерение будет опасным для человека. Сначала отключите вводной автомат и убедитесь в отсутствии напряжения.

Почему автомат выбивает сразу при включении, хотя все приборы выключены?

Это типичный признак короткого замыкания в самой линии. Отключите автомат, проверьте цепь в режиме прозвонки, осмотрите распределительные коробки и розетки на следы нагрева и копоти. Если повреждение скрыто, вызовите электрика.

Можно ли заменить автомат на более мощный, чтобы не выбивало?

Нет, увеличивать номинал автомата нельзя. Автомат защищает кабель от перегрузки и КЗ, и его номинал подбирается по сечению и материалу проводника, способу прокладки и нагрузке. Замена на более мощный без расчёта приведёт к перегреву проводки и возгоранию.
