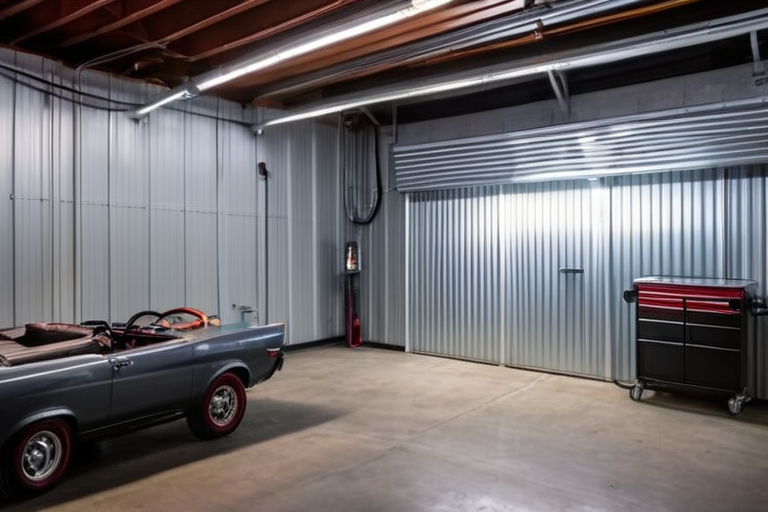

Освещение в гараже: схемы, светильники и безопасность

Сделать освещение в гараже правильно — значит сначала рассчитать освещённость и разбить помещение на группы, затем выбрать светильники с подходящей степенью защиты IP и кабель, а смонтировать проводку с защитными автоматами и УЗО. Для смотровой ямы безопасно только низковольтное питание 12–24 В через понижающий трансформатор. Ниже — пошаговый алгоритм с расчётами, схемами и акцентом на электробезопасность.

Расчёт освещённости и мощности для гаража

Чтобы свет был достаточным и не слепил, ориентируйтесь на нормы освещённости: общее освещение гаража — 50–100 лк, зона верстака — 300–500 лк, смотровая яма — 150–200 лк. Эти значения рекомендованы для помещений с временным пребыванием людей и могут уточняться в проекте. Формула проста: площадь умножается на норму, результат делится на световой поток одного светильника. Например, для гаража 6×4 м (24 м²) при норме 75 лк потребуется 1800 лм. Если одна LED-панель даёт 900 лм, нужно минимум две, но лучше взять три с запасом 20–30% на потери и старение. Высота потолка выше 2,7 м требует увеличения мощности примерно на 10% на каждый метр. Тёмные стены снижают отражённый свет, поэтому коэффициент отражения учитывают поправкой до 1,3.

Пример: гараж 6×4 м, потолок 3 м, светодиодные панели по 1200 лм. Расчётная мощность: 24 м² × 75 лк = 1800 лм; с запасом 30% — 2340 лм. Делим на 1200 лм, получаем 2 панели, но для равномерности без тёмных зон лучше установить 3–4 панели. Итоговая установленная мощность светодиодов — около 40–60 Вт, что экономично и безопасно.

Схема освещения гаража: зоны и группы

Разделите освещение на группы, чтобы включать только нужные зоны и экономить ресурс ламп. Типовая схема включает: общий свет (потолочные светильники), рабочую зону у верстака, смотровую яму, наружное освещение у входа. Каждая группа подключается через отдельный автоматический выключатель в щите. Это позволяет ремонтировать одну линию, не обесточивая весь гараж.

Управление можно организовать одним выключателем на каждую группу, проходными выключателями для удобства (например, у входа и у верстака) или датчиком движения для наружного света. Для экономии электроэнергии применяют двухуровневую схему: дежурный свет малой мощности и полный свет по необходимости. Перед закупкой материалов составьте однолинейную схему: укажите вводной автомат, УЗО, групповые автоматы, кабельные линии и потребители. Это поможет избежать ошибок и лишних затрат.

Выбор светильников для гаража

Светильники для гаража должны выдерживать пыль, влагу, перепады температур и вибрации. Сравнение основных типов приведено в таблице.

Тип	Срок службы, ч	Светоотдача, лм/Вт	Цена	Особенности
Светодиодные (LED)	30 000–50 000	90–140	Средняя	Экономичны, устойчивы к морозу, мгновенный запуск
Люминесцентные	10 000–20 000	50–80	Низкая	Требуют времени на разогрев, хуже работают при минусе
Галогенные	2 000–4 000	15–25	Низкая	Сильный нагрев, высокое энергопотребление

Для сухих отапливаемых зон подойдут светильники IP20, для влажных и неотапливаемых — IP54–IP65. В смотровой яме используйте только герметичные светильники IP65–IP68 на 12–24 В. Линейные светильники и панели дают равномерный свет, прожекторы — локальную засветку. Переносные лампы должны быть влагозащищёнными и питаться от безопасного напряжения. Учитывайте температурный режим: для неотапливаемого гаража выбирайте модели с рабочим диапазоном до –20 °C и ниже.

Проводка в гараже своими руками: материалы и монтаж

Для освещения обычно применяют кабель ВВГнг-LS или NYM сечением 1,5 мм² (медь). Для розеточных групп — 2,5 мм². Однако окончательное сечение определяется расчётом по нагрузке, длине линии и условиям прокладки. Защиту выполняют автоматическим выключателем (от перегрузки и КЗ) и УЗО 30 мА (от утечки тока) или дифавтоматом, совмещающим обе функции. Номинал автомата подбирают под допустимый ток кабеля, а не «на глаз».

Прокладывайте кабель в гофре, кабель-канале или на скобах. Скрутки запрещены — используйте клеммники, гильзы или пайку. Подключение к щиту и заземление должен выполнять квалифицированный электрик. Пошагово: обесточьте ввод, проложите линии, установите светильники, подключите их к распределительной коробке, проверьте сопротивление изоляции (специалистом), подайте напряжение и проверьте работу под нагрузкой. Типичные ошибки: экономия на сечении, отсутствие УЗО, открытые соединения, использование алюминия с медью без переходников.

Освещение смотровой ямы: безопасность и монтаж

Смотровая яма — зона повышенной опасности из-за влаги, испарений и риска поражения током. Использовать там 220 В без специальной защиты категорически нельзя. Безопасное решение — светильники на 12 или 24 В, питающиеся через понижающий трансформатор, установленный вне ямы. Светильники должны иметь степень защиты IP65–IP68 и механическую прочность. Кабель прокладывают в металлической трубе или гофре, выключатель выводят за пределы ямы. Аварийное освещение обязательно, а переноски с открытыми лампами запрещены.

Безопасность и типичные ошибки при освещении гаража

Соблюдайте чек-лист безопасности: защитное заземление, УЗО 30 мА, ревизия соединений, негорючие материалы рядом с лампами накаливания и галогенками, защита от влаги, пыли и грызунов. Нельзя соединять медь и алюминий напрямую, делать скрутки, прятать автоматы в труднодоступных местах. Проверка схемы под нагрузкой и маркировка групп в щите обязательны. Помните: автоматический выключатель защищает от перегрузки и КЗ, УЗО — от утечки, дифавтомат — от обоих. Не увеличивайте номинал автомата и не разбирайте электроприборы самостоятельно — это опасно для жизни.

Вопрос: Можно ли использовать обычные светильники IP20 в неотапливаемом гараже?

Нет, при конденсате и влажности они быстро выйдут из строя и могут стать причиной короткого замыкания. Выбирайте модели с IP54–IP65 и рабочим диапазоном температур не выше –20 °C.

Вопрос: Какой кабель нужен для освещения гаража?

Распространённый вариант — медный ВВГнг-LS 3×1,5 мм² для света и 3×2,5 мм² для розеток. Но точное сечение определяется расчётом по нагрузке, длине и способу прокладки. Для улицы и влажных зон используйте кабель с соответствующей изоляцией.

Вопрос: Обязательно ли УЗО для гаража?

Да, УЗО 30 мА рекомендуется для защиты от утечки тока, особенно во влажных зонах и при использовании электроинструмента. Оно дополняет автоматический выключатель, но не заменяет его.
