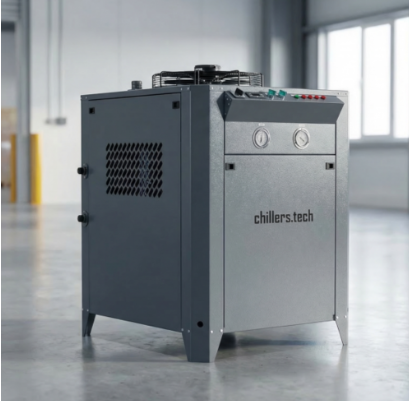

Промышленный чиллер: классификация, критерии выбора и типовые ошибки при подборе

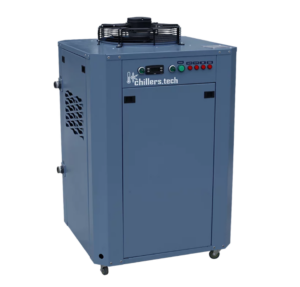

Промышленный чиллер — холодильная машина, предназначенная для отвода тепла от технологического оборудования или сред путем охлаждения жидкого теплоносителя (воды, рассолов, масел, СОЖ). Принцип действия аналогичен бытовому холодильнику: компрессор сжимает хладагент (фреон), который в испарителе (теплообменнике) охлаждает жидкость за счет фазового перехода. В отличие от бытовых систем, промышленные установки рассчитаны на непрерывный цикл работы, высокие тепловые нагрузки (от единиц кВт до нескольких МВт) и жесткие требования по стабильности температуры на выходе (±0,5…±1°С и точнее). Отраслевые нормативы — ГОСТ 31839-2012 (Безопасность холодильных систем), СП 60.13330, правила Ростехнадзора при работе с аммиачными системами.

Классификация чиллеров по способу отвода тепла

Основное конструктивное отличие чиллеров определяется способом охлаждения конденсатора — теплообменного аппарата, в котором происходит конденсация паров хладагента и сброс тепла в окружающую среду.

1. Чиллеры с воздушным охлаждением конденсатора (воздушные)
Наиболее распространенный тип. Конденсатор представляет собой оребренный трубный теплообменник, обдуваемый осевыми вентиляторами. Достоинства: автономность (не требуется внешнего источника воды), простота монтажа, компактность. Недостатки: зависимость эффективности от температуры окружающего воздуха (падение холодопроизводительности при +35°С и выше), шум вентиляторов, необходимость обеспечения притока воздуха и отвода нагретого потока.

2. Чиллеры с водяным охлаждением конденсатора (водяные)
Конденсатор — кожухотрубный или пластинчатый теплообменник, охлаждаемый водой из градирни, оборотного водоснабжения или артезианской скважины. Достоинства: стабильность работы при любых уличных температурах, компактность машинного отделения, более высокий энергоэффективность (COP — до 5–6 против 3–4 у воздушных). Недостатки: необходимость в системе оборотного водоснабжения и химводоподготовки, риск зарастания и коррозии теплообменников, дополнительный расход воды и электроэнергии на насосы градирни.

3. Чиллеры с выносным воздушным конденсатором (сплит-системы)
Компромиссный вариант: компрессорно-испарительный блок размещается внутри помещения, конденсатор с вентиляторами — на улице или кровле. Позволяет убрать тепловыделения из цеха, сохранив воздушное охлаждение.

4. Чиллеры с тепловым насосом (реверсивные)
Способны переключаться между режимами охлаждения и обогрева, что эффективно для систем кондиционирования. По данным производителей, экономия при использовании фрикулинга в переходный период достигает 72%.

Сравнительная матрица типов чиллеров

Области применения промышленных чиллеров

Промышленные чиллеры применяются в отраслях, где необходим отвод тепла от оборудования или поддержание заданной температуры технологической среды.

• Лазерная и плазменная резка — охлаждение резонаторов, оптики и источников питания. Требования: стабильность температуры ±0,5°С, защита от накипи в водяном контуре.

• Сварочное оборудование — охлаждение сварочных горелок, трансформаторов, источников питания. Масляные чиллеры для МИГ/МАГ горелок.

• Медицинское оборудование — МРТ и рентгеновские аппараты (охлаждение сверхпроводящих магнитов и рентгеновских трубок). Используются дистиллированная вода или специализированные хладагенты с высокой диэлектрической прочностью.

• Термопластавтоматы (ТПА) и экструдеры — охлаждение пресс-форм и цилиндров. Перегрев формы удлиняет цикл литья, повышает процент брака и снижает производительность до 40% .

• Серверные и ЦОД — круглогодичное охлаждение. Системы фрикулинга могут снижать энергопотребление до 72% в зимний период.

• Пищевая промышленность — виноделие, брожение, хранение продуктов.

• Гальваническое производство — поддержание температуры электролитов.

• Металлообработка — охлаждение СОЖ для продления срока службы инструмента и повышения точности обработки.

• Химическая и фармацевтическая промышленность — управление экзотермическими реакциями.

Конструктивные особенности и ключевые узлы

Стандартный промышленный чиллер включает:

• Компрессор — поршневой, спиральный (скролл), винтовой или центробежный. Выбор типа определяется мощностью и требуемым диапазоном регулирования. Винтовые компрессоры (Bitzer, Danfoss) предпочтительны при мощности от 50 кВт и выше благодаря плавному регулированию и высокому ресурсу.

• Испаритель — пластинчатый (для малых и средних мощностей) или кожухотрубный (для больших мощностей). Для охлаждения воды часто используются паяные пластинчатые теплообменники AlfaLaval, SWEP.

• Конденсатор — воздушный (оребренный) или водяной (кожухотрубный).

• ТРВ (терморегулирующий вентиль) — дроссельный элемент для регулирования подачи хладагента в испаритель.

• Система автоматики — контроллер (например, Carel, Dixell), датчики температуры и давления, частотные преобразователи для регулировки производительности компрессора и вентиляторов.

Практические ограничения и типичные ошибки

Ошибка 1: Неверный расчет холодопроизводительности

Завышение мощности ведет к избыточным капитальным затратам и энергопотреблению, занижение — к перегреву оборудования и остановке производства. Расчет должен учитывать не только номинальные тепловыделения оборудования, но и солнечную радиацию, теплопритоки от освещения, персонала, и коэффициент одновременности работы установок. Рекомендуется закладывать запас 15–20%.

Ошибка 2: Игнорирование качества воды в контуре

Для водяных чиллеров и градирен критически важна химическая подготовка: жесткость (карбонатная и постоянная), pH, содержание растворенного кислорода и биологических загрязнений. Отложения накипи на стенках труб ухудшают теплообмен и могут привести к выходу из строя компрессора из-за повышенного давления конденсации. Рекомендуется предусмотреть систему химводоочистки и регулярный мониторинг.

Ошибка 3: Неправильный выбор хладагента для низких температур

Для зимнего фрикулинга или работы при отрицательных температурах требуется хладагент с низкой температурой кипения (например, R410A) и подогрев масла в компрессоре. Игнорирование этого приводит к «масляному голоданию» и отказу компрессора при пуске зимой.

Ошибка 4: Неправильный расчет расхода воздуха для воздушных чиллеров

Конденсаторы нуждаются в притоке свежего воздуха и отводе нагретого потока. Недостаточная вентиляция или установка в замкнутом пространстве ведут к нагреву входящего воздуха, что снижает эффективность на 15–25%.

Ошибка 5: Отсутствие резервирования

Для ответственного производства и ЦОДов рекомендуется резервирование N+1. Плановые и аварийные остановки без резерва означают простой производства, что по подсчетам может окупить затраты на дополнительный чиллер в течение 1–2 месяцев.

Рекомендательный блок: алгоритм выбора чиллера

1. Определите требуемую холодопроизводительность (кВт). Соберите данные по тепловыделению оборудования или рассчитайте через тепловой баланс. Добавьте 15–20% запаса.

2. Выберите тип охлаждения конденсатора. Для помещений без возможности установки градирни и внешнего конденсатора — воздушный или сплит-система. Для объектов с существующей системой оборотного водоснабжения — водяной (энергоэффективнее на 20–30%).

3. Определите необходимую точность поддержания температуры. Для лазеров — ±0,5°С; для ТПА — ±1–2°С; для вентиляции — ±2–5°С.

4. Учтите климатические условия. При работе в регионах с низкими температурами требуется комплектация с подогревом поддона и картера компрессора, а также с фрикулингом для экономии.

5. Проверьте сертификаты и опыт поставщика. Запрашивайте документацию (сертификаты соответствия, протоколы испытаний, инструкции по монтажу).

6. Заложите регламентное обслуживание. Обслуживание включает замену масла и фильтров, проверку уровня хладагента, очистку конденсаторов, калибровку датчиков. Частота — минимум 1 раз в год, при интенсивной работе — 2 раза.

Промышленный чиллер — это не товарная позиция, а инженерное решение. Корректный выбор требует системного подхода: расчет тепловой нагрузки, анализ климатических условий, оценка затрат на эксплуатацию (энергопотребление и обслуживание) и обязательный учет рисков (резервирование, качество воды, вентиляция). Ошибки на этапе подбора многократно увеличивают операционные расходы или приводят к простоям производства. Предпочтение следует отдавать проверенным производителям и интеграторам с опытом реализации объектов аналогичной сложности.
