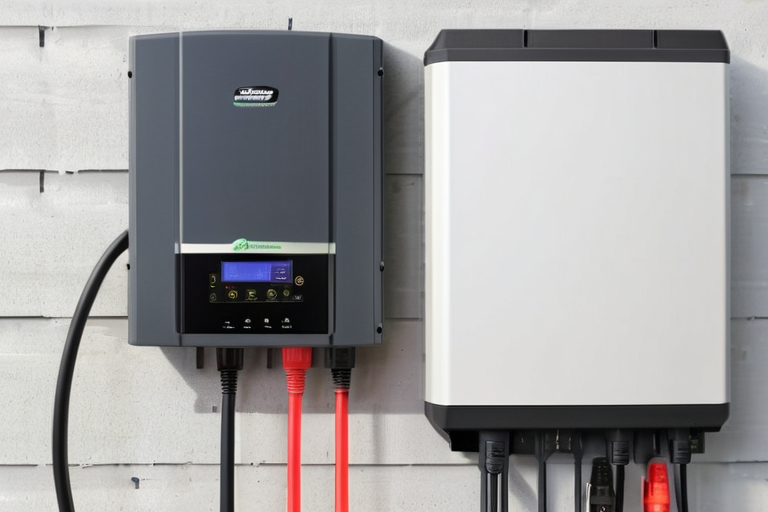

Гибридный инвертор с солнечными панелями и АКБ: как распределяется энергия между домом, батареей и сетью
Гибридный инвертор распределяет энергию по жёсткой логике: сначала покрывает текущую нагрузку дома, затем заряжает аккумулятор, а излишек отдаёт в сеть или ограничивает до нуля. Если солнца не хватает, он добирает недостающее из батареи, а при её разряде — из сети. Всё это управляется приоритетами источников и порогами, которые вы задаёте в интерфейсе инвертора.
Логика распределения энергии в гибридном инверторе: откуда и куда идёт мощность в каждый момент
Схема потоков внутри гибридного инвертора строится вокруг общей DC-шины. Солнечные панели подключены к MPPT-контроллеру, который снимает максимум мощности при текущей освещённости и подаёт её на шину. Аккумулятор связан с шиной через двунаправленный преобразователь: он умеет и заряжать батарею, и забирать из неё энергию. Инверторный каскад превращает постоянный ток шины в переменный для дома, а сетевой вход-выход работает в обе стороны — принимает энергию из сети и отдаёт излишек.
Каждый такт распределения инвертор проверяет несколько параметров: сколько генерируют панели, какова текущая нагрузка дома, какой заряд у батареи, есть ли сеть и не превышен ли лимит экспорта. По умолчанию порядок такой: покрыть нагрузку дома, затем зарядить АКБ, затем отдать излишек. Если генерации не хватает, порядок обратный: дом питается от солнца, недостающее берётся из батареи, а при её низком заряде — из сети.
Ключевой элемент — датчик тока на вводе. Он измеряет фактический поток на границе с сетью и позволяет инвертору удерживать баланс. Без него система не знает, сколько реально уходит в сеть, и «нулевой экспорт» превращается в фикцию: инвертор считает, что отдаёт ноль, а по факту экспорт идёт. Датчик ставится на вводной провод, и его ориентация критична — при обратном включении инвертор будет вести себя нелогично.
При пропадании сети инвертор переходит на резервный выход. Время переключения зависит от модели и обычно составляет от единиц до десятков миллисекунд; для большинства бытовых нагрузок это незаметно, но чувствительная электроника может перезагрузиться. На резервном выходе питаются только те цепи, которые вы туда завели; остальное гаснет, пока сеть не вернётся.
Режимы работы инвертора с сетью: как выбрать приоритет источника и не потерять на тарифе
Режим работы и приоритет источника — разные вещи. Режим определяет, как инвертор взаимодействует с сетью (экспорт разрешён, ограничен или запрещён), а приоритет задаёт, откуда брать энергию в первую очередь. Путаница между ними приводит к тому, что настройки вроде бы выставлены, а результат не тот.
Солнце в приоритете. Днём инвертор покрывает нагрузку от панелей, заряжает АКБ, а излишек отдаёт в сеть или ограничивает. Подходит для домов с большим дневным потреблением и разрешённым экспортом. Если экспорт невыгоден или запрещён, включите нулевой экспорт — тогда излишек просто не будет вырабатываться сверх нужного.
АКБ в приоритете. Батарея разряжается на дом в заданные часы, чаще всего в вечерний пик. Смысл — не покупать дорогую энергию из сети, когда в аккумуляторе есть своя. Важно задать минимальный SOC, иначе батарея разрядится в ноль и вечером питать дом будет нечем.
Сеть в приоритете. Дом питается из сети, а АКБ заряжается по расписанию. Это имеет смысл при двухтарифном счётчике: ночью заряжаем батарею по дешёвому тарифу, днём и вечером разряжаем. Солнце при этом работает на нагрузку, но не на экспорт.
Таймерные сценарии. Самый гибкий вариант: вы привязываете заряд и разряд к зонам тарифа и к прогнозу генерации. Например, с 23:00 до 07:00 — заряд от сети, с 07:00 до 10:00 — работа от солнца, с 18:00 до 22:00 — разряд батареи. Проверить, что сценарий сработал, можно только по мониторингу: сравните план с фактическими потоками.
День с избытком и день с дефицитом солнца: как инвертор перераспределяет энергию в двух крайних сценариях
В ясный день генерация превышает потребление дома. Инвертор направляет энергию на нагрузку, затем на заряд АКБ. Когда батарея достигает заданного максимума, излишек уходит в сеть, если экспорт разрешён. Если экспорт ограничен или запрещён, инвертор снижает выработку панелей — это называется ограничением отдачи. Ничего страшного в этом нет: панели просто работают не на полную мощность.
В пасмурный день картина обратная. Генерации не хватает, и инвертор добирает энергию из батареи, а когда её заряд падает ниже порога — из сети. Решение «батарея или сеть» зависит от приоритета и от минимального SOC. Если вы поставили приоритет батареи, дом будет питаться от неё до достижения порога, даже если из сети энергия дешевле. Это осознанный выбор в пользу автономности.
Резкие переходы погоды — самый сложный режим. Облако набегает, генерация падает за секунды, инвертор переключает источники. Возможны кратковременные броски из сети, особенно если батарея не успевает отдать мощность. Это нормально, но если броски частые и заметные, стоит проверить настройки порогов и гистерезиса.
Ночью дом питается от батареи до заданной глубины разряда, затем переходит на сеть. Утром, когда появляется солнце, инвертор сначала покрывает нагрузку, а излишком заряжает АКБ. Сезонно картина меняется: летом избыток и экспорт, зимой дефицит и работа от сети. Настройки приоритетов имеет смысл пересматривать по сезону.
Настройки инвертора, которые определяют распределение: глубина разряда, пороги и лимиты
Параметры, которые реально влияют на распределение, стоит знать в лицо. Ниже — список с пояснениями, что каждый делает и какие значения считаются безопасными в типовом случае.
- Глубина разряда (DoD) и минимальный SOC. Ограничивают, сколько энергии батарея отдаёт в дом. Чем глубже разряд, тем больше циклов износа. Типовой безопасный диапазон для литиевых батарей — разряд до 20–30% остатка, но точные значения смотрите в документации производителя.
- Пороги переключения на сеть и обратно. Задаются с гистерезисом, чтобы инвертор не «дёргался» на границе. Если порог разряда и порог возврата стоят слишком близко, система будет постоянно переключаться.
- Лимит экспорта в сеть. Ограничивает мощность, отдаваемую в сеть. Задаётся в интерфейсе инвертора или через внешний счётчик. Проверьте, что лимит не превышает разрешённую мощность по вашему договору.
- Лимит мощности от АКБ. Определяет, сколько батарея может отдать в нагрузку. Слишком высокий лимит ускоряет износ, слишком низкий — не покроет пики потребления.
- Приоритет нагрузки. Какие цепи дома питаются от резервного выхода, а какие остаются на сети. В резерв обычно заводят освещение, холодильник, интернет и котёл.
- Заряд АКБ от сети. Ток заряда и временное окно. Большой ток заряжает быстрее, но греет батарею и сокращает срок службы. Ночной заряд по дешёвому тарифу — разумный компромисс.
Все эти настройки меняются через интерфейс инвертора или приложение. Подключение к щиту, замену защитных аппаратов и любые работы под напряжением выполняет квалифицированный электрик. Автоматический выключатель защищает от перегрузки и короткого замыкания, УЗО — от утечки тока, дифавтомат совмещает обе функции. Менять их номиналы самостоятельно нельзя.
Проверка распределения по данным мониторинга: как убедиться, что инвертор делает то, что вы настроили
Мониторинг — единственный способ увидеть, что происходит на самом деле. Смотрите четыре графика одновременно: генерация PV, нагрузка дома, заряд-разряд АКБ, импорт-экспорт сети. Накладывайте их по времени и проверяйте логику.
| Что видите | Что это значит | Что проверить |
|---|---|---|
| Экспорт в сеть, а АКБ не заряжена | Приоритет отдан экспорту, а не заряду | Порядок приоритетов и лимит экспорта |
| Разряд батареи в тарифный пик | Таймер разряда не привязан к зонам тарифа | Расписание разряда и часовой пояс |
| Заряд от сети днём при солнце | Сеть в приоритете или порог заряда слишком высок | Режим работы и порог заряда |
| Броски импорта при облачности | Батарея не успевает отдать мощность | Лимит мощности от АКБ и гистерезис |
Суточный энергобаланс считается просто: сложите генерацию за день и сравните с суммой потребления дома, заряда батареи и экспорта. Расхождение с показаниями счётчика говорит о потерях или ошибке в настройках. Если расхождение большое, проверьте датчик тока, настройки лимитов и версию прошивки инвертора.
Ведите журнал: дата, что изменили, что получили. Это избавляет от хаотичных правок и помогает понять, какая настройка реально влияет на результат. Меняйте по одному параметру за раз и наблюдайте сутки.
Сценарии под дом: как настроить распределение под свой график потребления и тариф
Универсальных настроек нет, но есть типовые сценарии, от которых можно отталкиваться.
- Дом с двумя тарифами. Ночью заряжаем АКБ от сети по дешёвому тарифу, днём солнце работает на нагрузку, вечером разряжаем батарею в пик. Экспорт — только если он выгоден.
- Дом с частыми отключениями сети. Приоритет резерва: минимальный SOC выше, чем обычно, чтобы батарея не разряжалась в ноль. В резервный выход заводим только критичные цепи.
- Дом с большим дневным потреблением. Максимизируем самопотребление: экспорт ограничиваем, батарею заряжаем после покрытия нагрузки. Кондиционер и рабочие места питаются от солнца напрямую.
- Дом с малым потреблением и большим массивом панелей. Ограничение экспорта обязательно, иначе излишек уйдёт в сеть или вызовет перезаряд. Проверьте, что инвертор умеет снижать генерацию.
Перед тем как оставить систему работать без присмотра, проверьте: пороги и гистерезис выставлены, минимальный SOC соответствует типу батареи, лимит экспорта согласован с договором, резервный выход питает нужные цепи, мониторинг пишет данные. Если хотя бы один пункт вызывает сомнение, лучше вызвать специалиста, чем гадать.
Можно ли ставить гибридный инвертор без аккумулятора?
Да, многие модели работают без АКБ, но тогда вы теряете резерв при пропадании сети и возможность сдвигать потребление по тарифу. Инвертор будет просто преобразовывать солнечную энергию и отдавать излишек в сеть.
Что будет, если сеть пропадёт ночью, когда батарея разряжена?
Инвертор отключит резервный выход, и дом обесточится. Поэтому минимальный SOC задают с запасом, особенно если отключения частые. Утром, когда появится солнце, система запустится автоматически.
Как понять, что инвертор отдаёт в сеть больше, чем разрешено?
Сравните данные мониторинга с показаниями счётчика за тот же период. Если экспорт превышает лимит по договору, проверьте настройки ограничения и работу датчика тока. Вмешательство в щит — только через электрика.
