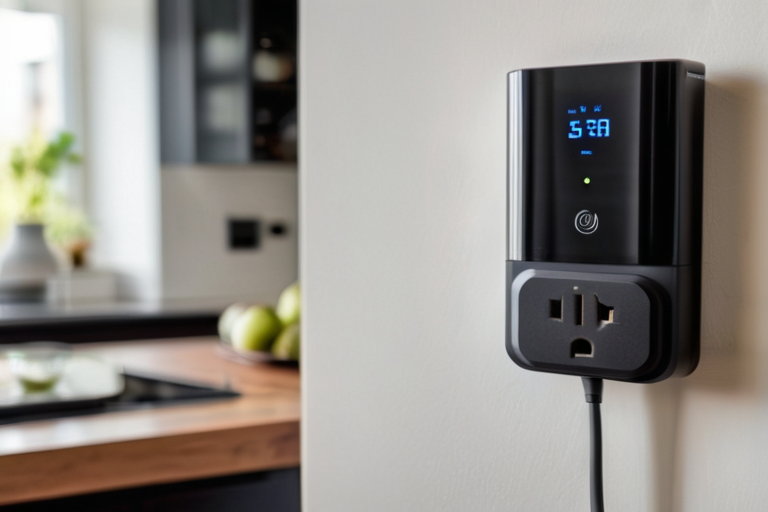

Умные розетки и реле для контроля энергопотребления: настройка учёта и автоматизации без вмешательства в проводку

Для контроля энергопотребления без переделки проводки достаточно установить умные розетки с ваттметром на отдельные приборы и реле контроля мощности в щитке на существующие линии. Розетки дают пофакторный учёт и автоматическое отключение по расписанию или мощности, а реле защищают линию целиком. Настройка занимает от одного вечера и не требует штробления стен.

Как выбрать умную розетку с учётом энергопотребления под свои задачи

При выборе умной розетки с учётом энергопотребления ориентируйтесь на три параметра: точность измерения, максимальный ток и протокол связи. Для большинства бытовых приборов достаточно розетки на 16 А с ваттметром и историей потребления. Если планируете управлять обогревателем или мощным насосом, проверьте, что заявленная максимальная мощность перекрывает паспортную нагрузку прибора с запасом.

Протокол связи влияет на стабильность и интеграцию. Wi-Fi-розетки не требуют хаба, но нагружают сеть и зависят от роутера. Zigbee-устройства работают через координатор, образуют mesh-сеть и меньше потребляют в режиме ожидания. Bluetooth подходит только для локального управления и не годится для постоянного мониторинга.

• Точность измерения: у качественных моделей погрешность в пределах ±1–2% от показаний.
• Максимальный ток: для большинства бытовых приборов — 16 А, для мощных — отдельные модели на 20–32 А с обязательной проверкой проводки.
• Форм-фактор: европейский стандарт, глубина подрозетника не менее 40 мм, наличие блокировки кнопки от детей.
• Обязательные функции: защита от перегрузки, таймеры, счётчик кВт·ч, выгрузка статистики.

Типичные ошибки: экономия на точности (дешёвые модели сильно завышают или занижают показания), отсутствие защиты от перегрузки и несовместимость с выбранной экосистемой умного дома. Перед покупкой проверьте, поддерживает ли розетка нужный протокол и есть ли у неё открытый API или интеграция с вашим хабом.

Реле контроля мощности в щитке: как добавить учёт и автоматизацию без замены проводки

Реле контроля мощности устанавливают в существующий щиток на DIN-рейку и подключают к автоматическому выключателю линии. Оно измеряет ток и мощность, передаёт данные в умный дом и может автоматически отключать линию при превышении порога или в заданное время. Проводку при этом не перекладывают — используется та же линия, что и раньше.

Виды реле: с датчиком тока (трансформатор или шунт), с измерением мощности, с сухим контактом для управления нагрузкой. Для учёта электроэнергии подходят модели с функцией счётчика кВт·ч и интерфейсом Wi-Fi, Zigbee или Modbus. Некоторые реле работают автономно, без интернета, сохраняя сценарии в памяти.

Схема установки в щитке: реле занимает место на DIN-рейке, питание берётся от фазного и нулевого проводников, а измеряемый проводник пропускается через встроенный датчик тока. Подключение к автоматическому выключателю выполняют так, чтобы реле разрывало цепь при срабатывании. Все работы в щитке требуют квалификации — самостоятельное вмешательство опасно.

Настройка порогов: задайте максимальную мощность для линии (например, 3,5 кВт для розеточной группы) и время задержки отключения, чтобы избежать ложных срабатываний при пусковых токах. Автоматическое отключение при простое (отсутствии потребления) полезно для забытых утюгов и обогревателей.

Интеграция с умным домом: реле передаёт данные по Wi-Fi или Zigbee в хаб, где вы строите графики и сценарии. При работе без интернета сценарии выполняются локально. Ограничения: реле не заменяет автоматический выключатель и УЗО, а только дополняет их. Нельзя увеличивать номинал автомата или отключать защиту ради удобства.

Настройка учёта электроэнергии по приборам: от розетки до статистики

Первичная настройка умной розетки с ваттметром: подключите её к Wi-Fi через приложение, привяжите к аккаунту, обновите прошивку. Затем включите прибор и проверьте, что розетка отображает текущую мощность и накапливает кВт·ч. Для калибровки сравните показания с бытовым ваттметром или счётчиком за несколько часов работы.

Настройте отображение: выберите единицы измерения (Вт, кВт·ч), укажите тариф, если приложение поддерживает расчёт стоимости, сгруппируйте розетки по комнатам и приборам. Это упростит анализ. Для экспорта данных используйте выгрузку в CSV или интеграцию с системами аналитики.

Если статистика не сходится, проверьте: не включён ли режим энергосбережения, не сбрасывается ли счётчик при отключении питания, соответствует ли частота опроса реальному потреблению. Некоторые модели обновляют данные раз в минуту, что даёт погрешность при кратковременных нагрузках.

Параметр	Что проверить	Рекомендация
Точность измерения	Сравнение с эталонным ваттметром	Погрешность до 2% считается приемлемой
Частота обновления	Интервал передачи данных	Для мониторинга достаточно 1–5 секунд
Сохранение истории	Глубина архива	Выбирайте модели с хранением от 30 дней

Для анализа аномалий стройте графики по часам и суткам: резкие скачки могут указывать на неисправность прибора или неправильную настройку сценария.

Сценарии автоматизации выключения приборов для экономии электроэнергии

Автоматизация выключения приборов снижает расход без потери комфорта. Начните с простых сценариев по расписанию: обогреватели, увлажнители и зарядные устройства отключаются ночью или в рабочее время. Для телевизора, компьютера и микроволновки используйте отключение по отсутствию потребления — если мощность падает ниже порога (например, 1 Вт) в течение заданного времени, розетка разрывает цепь.

Сценарии по превышению мощности защищают проводку: при нагрузке выше заданной реле или розетка отключают прибор и отправляют уведомление. Геолокация и датчики движения позволяют выключать утюг и обогреватель при уходе из дома. Для отпуска настройте имитацию присутствия: включение света и бытовых приборов по случайному расписанию.

• Ночной режим: отключение дежурных нагрузок (ТВ, аудиосистема) с 23:00 до 7:00.
• Зарядные устройства: отключение после достижения 100% или по таймеру.
• Обогреватели: выключение при открытом окне (по датчику) или при уходе.
• Микроволновка и чайник: отключение от сети после использования.

Все сценарии настраиваются в приложении хаба или розетки. Проверяйте, что автоматическое отключение не нарушает работу приборов, требующих постоянного питания (например, холодильник, роутер).

Практика: как настроить умный учёт и автоматизацию в квартире без вмешательства в проводку

Шаг 1: аудит приборов. Составьте список нагрузок, которые хотите контролировать: обогреватель, кондиционер, компьютер, телевизор, зарядки. Определите, где достаточно умной розетки, а где нужно реле в щитке (например, для всей розеточной группы).

Шаг 2: покупка оборудования. Вам понадобятся умные розетки с ваттметром, реле контроля мощности, хаб (если выбрали Zigbee), датчики температуры или движения. Проверьте совместимость с вашей экосистемой.

Шаг 3: установка. Замена розеток не требует вмешательства в проводку, если вы просто меняете существующую розетку на умную с теми же проводами. Монтаж реле в щитке выполняет квалифицированный электрик. Не пытайтесь самостоятельно работать в щитке.

Шаг 4: настройка приложения. Подключите устройства, создайте сценарии, настройте уведомления о превышении мощности или отключении. Проверьте работу каждого сценария вручную.

Шаг 5: проверка результата. Сравните счета за электроэнергию до и после внедрения. Скорректируйте пороги и расписания, чтобы избежать ложных отключений.

Чек-лист безопасности: не превышайте максимальный ток розетки; не подключайте мощные приборы через удлинители; не отключайте защитные автоматы и УЗО; при сомнениях вызывайте электрика. Типичные ошибки: установка розетки на 10 А для обогревателя 2 кВт, игнорирование нагрева вилки, отключение холодильника сценарием «нет потребления».

Вопросы читателей

Можно ли использовать умную розетку с учётом энергопотребления для обогревателя мощностью 2,5 кВт?

Да, если розетка рассчитана на 16 А (3,5 кВт) и проводка выдержит. Проверьте, что вилка и розетка не нагреваются. Для мощных приборов лучше отдельная линия с реле контроля мощности.

Нужен ли интернет для работы сценариев автоматического отключения?

Многие хабы и розетки выполняют сценарии локально, без облака. Интернет нужен только для удалённого управления и уведомлений. Уточняйте эту возможность в характеристиках.

Как часто нужно калибровать ваттметр в умной розетке?

Достаточно проверить точность при установке и затем раз в год. Если показания расходятся с эталоном более чем на 5%, обратитесь в поддержку или замените устройство.
