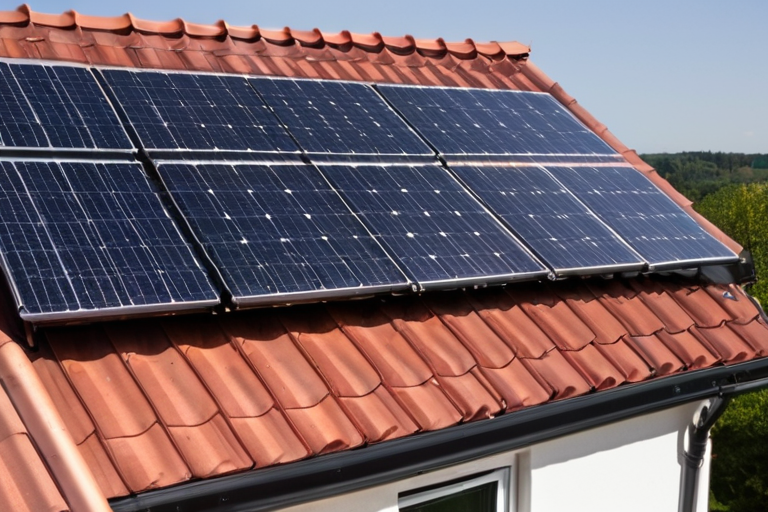

Как подключить солнечную панель и инвертор к домашней сети: схема, автоматы и защита от обратного тока
Подключение солнечной панели к домашней сети сводится к трём действиям: собрать строку панелей с напряжением в пределах допустимого входа инвертора, завести её на DC-вход инвертора через разъединитель и предохранители, а AC-выход инвертора подать в распределительный щит через отдельный автоматический выключатель. Обратный ток в сеть ограничивают диодной или релейной защитой, а рамы панелей и корпус инвертора обязательно заземляют. Первое безопасное действие — полностью отключить ввод и убедиться в отсутствии напряжения индикатором.
Выбор схемы подключения: автономная, гибридная или сетевая
Тип системы определяет, как станция взаимодействует с домашней сетью и внешней линией. Автономная система работает только на собственные нагрузки и не связана с сетью — обратный ток здесь невозможен в принципе. Гибридный инвертор заряжает аккумуляторы, питает дом и может подмешивать энергию в сеть. Сетевая (grid-tie) станция отдаёт излишек во внешнюю сеть и без неё не работает.
Защита от обратного тока при солнечных панелях нужна там, где инвертор способен выдавать напряжение в сторону внешней сети или где несколько источников работают на общую шину. В автономной схеме с одним инвертором и аккумулятором такая защита обычно не требуется, в гибридной и сетевой — обязательна.
Схема подключения солнечных панелей к дому бывает последовательной, параллельной и последовательно-параллельной. Последовательное соединение повышает напряжение и снижает ток, параллельное — наоборот. Последовательно-параллельная схема позволяет собрать строку нужной мощности при допустимых токах и напряжении. Выбор схемы напрямую влияет на номиналы автоматов, сечение кабелей и тип разъёмов.
Практический пример: четыре панели по 450 Вт соединяют в две параллельные ветви по две последовательно. Это распространённая конфигурация для гибридного инвертора, но окончательные параметры строки сверяют с паспортом конкретного инвертора.
Подключение инвертора к домашней сети: пошаговый алгоритм
Инвертор для солнечных панелей как подключить — вопрос последовательности, а не скорости. Со стороны панелей (DC) напряжение постоянное и опасное, со стороны выхода (AC) — переменное. Путать входы нельзя: подача постоянного напряжения на AC-клеммы выводит инвертор из строя.
- Отключите вводной автомат и убедитесь индикатором в отсутствии напряжения на линии, к которой будете подключаться.
- Закрепите инвертор на стене в вентилируемом месте, не рядом с горючими материалами и не в жилой зоне, если это допускает паспорт.
- Проложите отдельную линию от инвертора до распределительного щита кабелем с сечением, рассчитанным под ток и длину линии.
- Подключите DC-строку к инвертору через разъединитель и предохранители, соблюдая полярность.
- Подключите AC-выход инвертора к отдельному автоматическому выключателю в щите.
- Проверьте полярность и фазировку, только затем подайте питание и запустите инвертор по инструкции.
Гибридные модели с функцией подмешивания в сеть дополнительно требуют согласования с сетевой организацией и установки защиты от обратного тока. Место установки должно обеспечивать отвод тепла: перегрев снижает срок службы электроники.
Подбор автоматических выключателей и защита от обратного тока
Автоматический выключатель защищает от перегрузки и короткого замыкания. УЗО защищает от утечки тока. Дифавтомат совмещает обе функции. Для солнечной электростанции в частном доме на AC-стороне обычно ставят отдельный автомат на выходе инвертора, а на DC-стороне — предохранители и разъединитель.
Номинал автомата рассчитывают по максимальному току инвертора с запасом, но не «на глаз»: учитывают сечение и материал проводника, способ прокладки, длину линии и требования проекта. Менять номинал в большую сторону без пересчёта кабеля нельзя — защита перестанет срабатывать при перегрузке.
| Устройство | Что защищает | Где применяется |
|---|---|---|
| Автоматический выключатель | Перегрузка и КЗ | AC-линия от инвертора до щита |
| УЗО | Утечка тока | Линия с возможным прикосновением |
| Дифавтомат | Перегрузка, КЗ и утечка | Компактная замена пары автомат + УЗО |
| Предохранитель DC | Обратный ток и КЗ в строке | Цепь постоянного тока от панелей |
Обратный ток — это ток, текущий от инвертора или другой строки в сторону панелей. Он опасен перегревом и повреждением модулей. Для защиты ставят блокирующие диоды или реле обратного тока в цепях постоянного тока. В разных моделях инверторов эта защита реализована по-разному, единого стандарта нет, поэтому схему сверяют с документацией производителя.
Заземление солнечных панелей и инвертора
Заземление солнечных панелей и корпуса инвертора защищает людей при пробое изоляции и снижает риск повреждения оборудования при грозовых перенапряжениях. Рамы модулей соединяют между собой и подключают к заземляющему устройству.
- Заземляющий проводник выбирают по требованиям ПУЭ и проекту, а не по бытовому шаблону.
- Соединения выполняют механически прочными и коррозионностойкими.
- Контур заземления может быть отдельным или подключённым к существующему, если его параметры соответствуют расчёту.
- В цепи панелей устанавливают УЗИП — устройство защиты от импульсных перенапряжений.
Проверку сопротивления заземления и сопротивления изоляции выполняют специализированными приборами по методике и нормам. Обычный мультиметр не даёт достоверной оценки изоляции, поэтому для таких измерений приглашают специалиста.
Типичные ошибки и меры безопасности при монтаже
Самая частая ошибка — перепутанная полярность на DC-входе. Последствие — выход инвертора из строя. Вторая ошибка — отсутствие защитных автоматов и предохранителей: при КЗ в строке выгорает кабель. Третья — заниженное сечение провода, ведущее к нагреву и потере напряжения.
Работа под напряжением недопустима: перед любыми действиями отключают ввод и проверяют отсутствие напряжения. Разборку инвертора и замену внутренних элементов выполняет только квалифицированный специалист. Если нет опыта работы в щите, подключение выполняет электромонтажник с допуском.
Безопасность важнее экономии: неверно подобранный автомат или отсутствие заземления могут привести к пожару и поражению током.
Можно ли подключить солнечную панель к обычной розетке?
Нет. Панель выдаёт постоянный ток, а розетка рассчитана на переменный. Между панелью и домом обязателен инвертор, а подключение выполняют через отдельную линию и автомат в щите.
Нужен ли отдельный автомат для солнечной электростанции?
Да, AC-выход инвертора защищают отдельным автоматическим выключателем, номинал которого рассчитан под ток инвертора и сечение кабеля. Использовать существующий автомат без пересчёта нельзя.
Что будет, если не заземлить рамы панелей?
При пробое изоляции на раме появится опасный потенциал. Прикосновение к металлическим частям может привести к поражению током, поэтому заземление обязательно.
