Как подключить трехфазный двигатель в однофазную сеть: схемы и конденсаторы

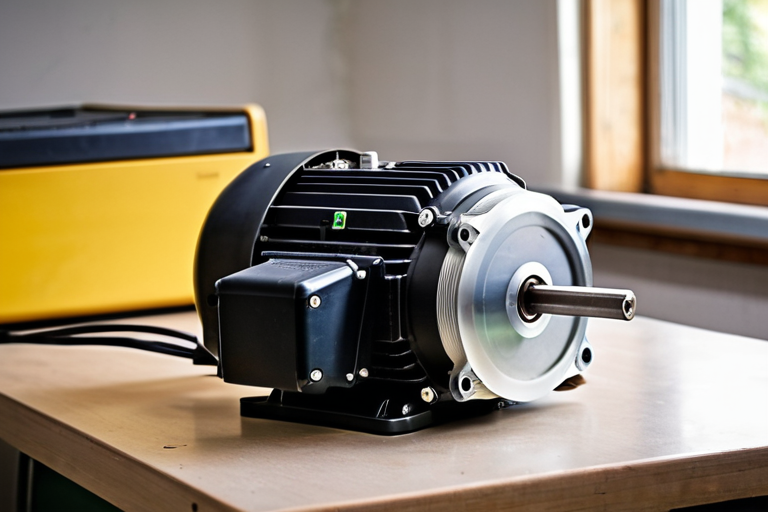

Чтобы подключить трехфазный асинхронный двигатель к однофазной сети 220 В, обмотки двигателя соединяют по схеме «треугольник», а третью обмотку подключают через рабочий конденсатор, создающий сдвиг фаз. Емкость рабочего конденсатора рассчитывают по номинальному току двигателя, а для уверенного пуска под нагрузкой добавляют пусковой конденсатор, подключаемый кратковременно. Перед любыми работами двигатель отключают от питания, конденсаторы разряжают, а окончательную схему и защиту согласуют с проектом и ПУЭ.

Выбор схемы соединения обмоток: звезда или треугольник

Первое, что нужно сделать — посмотреть на бирку (шильдик) двигателя. Там указаны номинальные напряжения, например «220/380 В» или «380/660 В», и схема соединения обмоток. Если на бирке стоит 220/380 В, это значит, что при соединении «треугольник» двигатель рассчитан на 220 В, а при «звезде» — на 380 В. Для однофазной сети 220 В нам подходит именно «треугольник»: в этом случае каждая обмотка получает полноценные 220 В, и двигатель отдает максимально возможную мощность.

Если обмотки уже соединены «звездой» (например, двигатель стоял в сети 380 В), их нужно переключить на «треугольник». Делается это в клеммной коробке: находят три перемычки, соединяющие начала или концы обмоток, и переставляют их так, чтобы обмотки образовали замкнутый треугольник. Обычно на крышке коробки есть схема, но при сомнениях лучше прозвонить обмотки и определить выводы.

Как определить начала и концы обмоток

Если маркировка выводов утеряна, начала и концы обмоток определяют с помощью мультиметра и батарейки в режиме омметра, но это требует опыта. Проще найти три пары выводов, принадлежащих отдельным обмоткам (они звонятся между собой), и затем правильно распределить их по схеме «треугольник». При малейших сомнениях доверьте эту операцию электрику: ошибка приведет к короткому замыканию или двигатель не выйдет на номинальные обороты.

Важно: не все двигатели допускают переключение на «треугольник». Если на бирке указано только 380 В или 380/660 В, а обмотки рассчитаны на 380 В, при соединении «треугольник» в сети 220 В двигатель не разовьет полную мощность, а в некоторых случаях работать не будет. В таких случаях подключение возможно, но с потерей мощности до 50–70% и риском перегрева.

Расчет рабочей и пусковой емкости конденсаторов

Емкость рабочего конденсатора рассчитывают по номинальному току двигателя. Для схемы «треугольник» используют формулу:

Cр = 2800 × I / U,

где Cр — емкость рабочего конденсатора в микрофарадах, I — номинальный ток фазы двигателя в амперах, U — напряжение сети (220 В). Для схемы «звезда» коэффициент больше: Cр = 4800 × I / U, но при работе от 220 В «звезда» дает меньшую мощность, поэтому применяется реже.

Если номинальный ток неизвестен, его приближенно вычисляют по мощности: I = P / (√3 × U × cosφ × η). Для двигателя 1,5 кВт при 220 В и типичных cosφ = 0,85, η = 0,8 ток составит около 5,8 А. Тогда рабочая емкость для «треугольника»: Cр = 2800 × 5,8 / 220 ≈ 74 мкФ. На практике берут конденсатор на 70–80 мкФ.

Пусковой конденсатор подключают параллельно рабочему только на время запуска (2–3 секунды) через кнопку или реле. Его емкость обычно в 2–3 раза больше рабочей, но не более 3-кратного значения, иначе возможен перегрев обмоток. Для нашего примера пусковая емкость составит 150–220 мкФ.

Тип конденсаторов: для рабочих и пусковых цепей подходят бумажные (МБГО, МБГЧ) или металлопленочные (CBB60, CBB65) на рабочее напряжение не менее 400 В. Электролитические конденсаторы можно использовать только как пусковые и кратковременно, так как они не рассчитаны на длительную работу в цепи переменного тока.

Пример расчета для двигателя 1,5 кВт

Параметр	Значение
Мощность	1,5 кВт
Номинальный ток (расчетный)	≈5,8 А
Рабочая емкость (треугольник)	≈74 мкФ
Пусковая емкость	150–220 мкФ
Рабочее напряжение конденсаторов	не менее 400 В

Полученные значения — ориентировочные. Точную емкость подбирают экспериментально, контролируя ток в обмотках: он не должен превышать номинальный более чем на 10–15%.

Схема подключения с рабочим и пусковым конденсаторами

Принципиальная схема подключения трехфазного двигателя к однофазной сети через конденсаторы выглядит так: две обмотки подключаются напрямую к сети 220 В (фаза и ноль), а третья — через рабочий конденсатор. Конденсатор создает сдвиг фаз между токами обмоток, за счет чего возникает вращающееся магнитное поле и ротор начинает вращаться.

Пусковой конденсатор подключается параллельно рабочему через нормально разомкнутую кнопку или реле. При нажатии кнопки емкость увеличивается, пусковой момент возрастает, двигатель быстрее выходит на обороты. После запуска кнопку отпускают, и двигатель работает только с рабочим конденсатором. Если пусковой конденсатор оставить включенным, обмотки перегреются.

Схема без пускового конденсатора допустима для двигателей малой мощности (до 0,5–1 кВт) или при запуске без нагрузки. В этом случае двигатель может запускаться вяло или не запускаться вовсе под нагрузкой.

Безопасность: перед подключением убедитесь, что двигатель отключен от сети, а конденсаторы разряжены (замкните их выводы через резистор 10–20 кОм). Для защиты используйте автоматический выключатель, рассчитанный на номинальный ток двигателя, и УЗО для защиты от утечки. Не заменяйте защиту на больший номинал «на глаз» — это приведет к перегреву проводки.

Реверсивная схема подключения двигателя

Чтобы изменить направление вращения, нужно переключить конденсатор с одной обмотки на другую. В простейшем случае используют двухполюсный переключатель (тумблер), который меняет местами подключение рабочего конденсатора к обмоткам. При одном положении конденсатор подключен к обмотке A, при другом — к обмотке B, и ротор вращается в противоположную сторону.

Схема реверса для «треугольника»: три обмотки соединены в треугольник, сеть подается на два вывода, конденсатор — на третий. Переключатель разрывает цепь конденсатора и перебрасывает его на другой вывод. Для «звезды» принцип аналогичен, но нужно учитывать, что обмотки соединены в общую точку.

Готовые реверсивные переключатели, например ПКП-1, позволяют коммутировать цепи без разбора схемы. Однако помните: переключение направления вращения допустимо только при полностью отключенном питании. Попытка переключить под нагрузкой приведет к дуге, повреждению контактов и травме.

Практические рекомендации и типичные ошибки

Перед первым запуском проверьте правильность сборки: прозвоните обмотки, убедитесь в отсутствии короткого замыкания, проверьте надежность контактов. Включите двигатель без нагрузки на несколько секунд и проверьте направление вращения. Если вал вращается в нужную сторону, можно нагружать. Если двигатель гудит, но не вращается, немедленно отключите питание: причин может быть несколько — недостаточная емкость, неверная схема соединения, заклинивание вала или межвитковое замыкание.

Измерьте ток в обмотках токоизмерительными клещами. Если ток превышает номинальный, уменьшите емкость рабочего конденсатора; если двигатель не развивает мощность — увеличьте, но не более чем на 20–30% от расчетного. Помните, что при работе от однофазной сети мощность двигателя падает на 30–50% по сравнению с трехфазным включением. Не нагружайте его на полную паспортную мощность.

• Ошибка: использование электролитического конденсатора в качестве рабочего — он быстро выйдет из строя и может взорваться.
• Ошибка: отсутствие защиты — двигатель при перегрузке сгорит, а проводка может загореться.
• Ошибка: неверное соединение обмоток — двигатель не запустится или будет перегреваться.
• Ошибка: подключение пускового конденсатора на длительное время — перегрев обмоток.

Для окончательного выбора кабеля, автоматического выключателя и УЗО учитывайте нагрузку, сечение и материал проводника, способ прокладки, длину линии и требования проекта. Не выбирайте защиту только по бытовому шаблону: расчет должен быть индивидуальным.

Вопросы читателей

Можно ли подключить двигатель 380 В без переключения на треугольник?

Если двигатель имеет бирку 380/660 В и обмотки соединены звездой, при подключении в 220 В он будет работать, но с потерей мощности до 50% и риском перегрева. Для полноценной работы нужно переключить обмотки на треугольник, если это допускается конструкцией.

Какой конденсатор лучше: бумажный или пленочный?

Металлопленочные (CBB60, CBB65) предпочтительнее: они компактнее, надежнее и рассчитаны на длительную работу в цепи переменного тока. Бумажные (МБГО) тоже подходят, но занимают больше места.

Почему двигатель гудит и не вращается?

Наиболее вероятные причины: недостаточная емкость рабочего конденсатора, неправильное соединение обмоток, заклинивание вала или межвитковое замыкание. Отключите питание и проверьте схему, емкость и механическую часть. Если неисправность не очевидна, обратитесь к электрику.
